Controlador Industrial IoT ESP32-S3 RS485 CAN con WiFi y Bluetooth
$31.990
Agotado
Notificame cuando esté disponible
El ESP32-S3 RS485 CAN de Waveshare es una placa de control industrial basada en el microcontrolador ESP32-S3, diseñada para aplicaciones de automatización, IoT industrial (AIoT) y comunicación entre dispositivos industriales. Integra conectividad WiFi y Bluetooth, además de interfaces RS485 y CAN aisladas, permitiendo conectar sensores, actuadores y equipos industriales a redes inalámbricas o sistemas de control.
Gracias a su procesador Xtensa LX7 de doble núcleo hasta 240 MHz, esta plataforma ofrece alto rendimiento para proyectos embebidos y aplicaciones de control inteligente. También incluye protecciones industriales como aislamiento digital, protección contra sobretensión y ESD, lo que garantiza un funcionamiento estable en entornos exigentes.
El dispositivo puede alimentarse mediante USB-C o fuente externa de 7-36 V, e incorpora una carcasa para montaje en riel DIN, facilitando su instalación en tableros eléctricos o sistemas de automatización industrial.

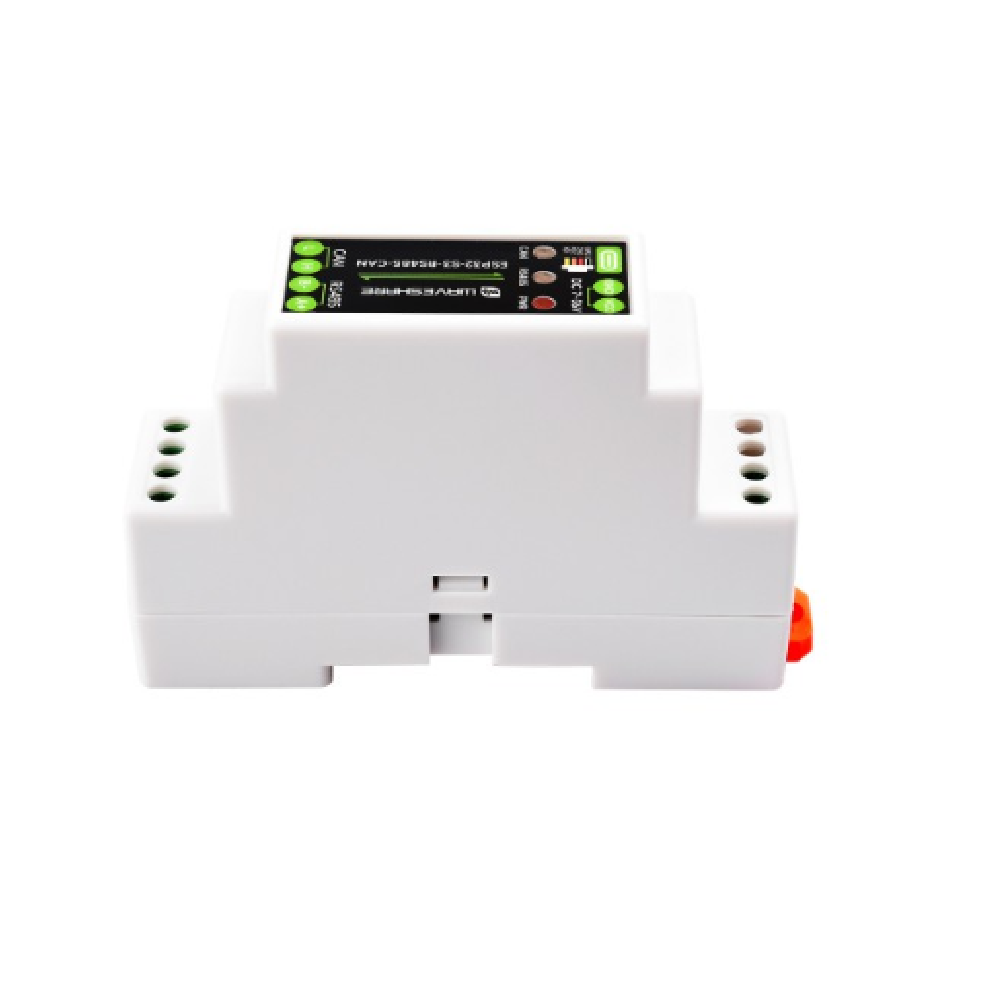

Placa de control industrial ESP32-S3 con interfaces RS485 y CAN
Características principales
-
Basado en ESP32-S3 dual-core hasta 240 MHz
-
Conectividad inalámbrica WiFi 2.4 GHz y Bluetooth 5 (BLE)
-
Interfaces industriales RS485 y CAN con aislamiento
-
Protección contra ESD, sobretensiones y transientes
-
Puerto USB-C para alimentación, programación y depuración
-
Entrada de alimentación amplia de 7 V a 36 V
-
Indicadores LED para estado de comunicación RS485 y CAN
-
Compatible con Arduino IDE y otros entornos de desarrollo
-
Carcasa industrial con montaje en riel DIN
Especificaciones
| Microcontrolador | ESP32-S3 (Módulo por defecto: ESP32-S3R8, personalizable para otros módulos) | |
|---|---|---|
| Comunicación inalámbrica | WiFi 2,4 GHz (802,11 b/g/n), Bluetooth 5 (LE) | |
| USB | Conector | USB Tipo-C |
| Suministro eléctrico | 5V | |
| Funciones | Fuente de alimentación, comunicación USB, descarga de firmware, etc. | |
| RS485 AISLADO | Conector | Terminal de tornillo |
| Control de dirección | Controlado automáticamente mediante la configuración de flujo del hardware principal del controlador | |
| Protección | Diodo TVS, protección contra sobretensiones y protección ESD | |
| Resistencia | Resistencia de coincidencia de 120R reservada a bordo, NC por defecto, habilitada mediante puente | |
| LATA AISLADA | Conector | Terminal de tornillo |
| Control de dirección | Control automático por hardware | |
| Protección | Diodo TVS, protección contra sobretensiones y protección ESD | |
| Resistencia | Resistencia de coincidencia de 120R reservada a bordo, NC por defecto, habilitada mediante puente | |
| Indicadores LED | Indicador PWR | Indicador de encendido rojo, se enciende cuando hay conexión USB y se detecta voltaje |
| Indicador RS485 | Se ilumina en verde cuando el puerto RS485 envía datos , se ilumina en azul cuando el puerto RS485 recibe datos |
|
| Indicador CAN | parpadeos durante la transmisión de datos | |
| Fuente de alimentación Terminal de tornillo | Rango de voltaje | 7V ~ 36V |
| Apariencia | Recinto | Carcasa protectora montada en raíl |
| Dimensiones | 91,6 × 23,3 × 58,7 (mm) | |
Basado en ESP32-S3, diseñado para el mercado AIoT
Equipado con un procesador Xtensa LX7 de 32 bits de doble núcleo, capaz de funcionar a 240 MHz, con un potente mecanismo de cifrado de IA y rendimiento computacional de IA; Wi-Fi integrado de 2,4 GHz y comunicación inalámbrica Bluetooth 5 (LE) de doble modo
Circuito de protección de aislamiento múltiple integrado
Múltiples protecciones, más seguras y fiables
Escenario de aplicación
Permite a los usuarios acceder a la página web relevante a través de un navegador de teléfono móvil o PC para controlar el dispositivo y enviar datos
Soporta el desarrollo de Arduino
SDK completo, recursos para desarrolladores y tutoriales para ayudarte a empezar fácilmente
Ejemplos de aplicación
Proporciona código de demostración para conectividad IoT integrando interfaces de comunicación con una página web, permitiendo servicios de visualización de datos
Descripción de la interfaz
| Descripción del bloque terminal superior | Descripción del bloque terminal inferior | |||
|---|---|---|---|---|
| Terminal de su
ministro eléctrico |
Potencia positiva: DC 7V ~ 36V | RS485 Terminal | Pin de señal A+ | |
| Potencia negativa | ||||
| Tipo-C | para fuente de alimentación, descarga de firmware y comunicación USB | Pin de señal B | ||
| SH1.0 | GND | Tierra (GND) | CAN Terminal | Pin de señal H |
| 3V3 | Salida de 3,3V | |||
| GPIO2 | Pin de IO ESP32-S3 | Pin de señal L
|
||
| GPIO1 | Pin de IO ESP32-S3 | |||
¿Qué hay a bordo?
- ESP32-S3
hasta 240MHz de frecuencia, con WiFi de 2,4GHz y BLE - El módulo
de alimentación DC-DC soporta hasta 3,3V 2A de salida - Conector de pasador (paso de 2,0 mm)
para conectar a otros módulos funcionales - El terminal de tornillo de la fuente de alimentación soporta entrada de voltaje DC de 7~36V de ancho
- Puerto
USB Tipo-C para fuente de alimentación de módulos, descarga de firmware y comunicación USB - Conector de batería RTC
para conectar batería RTC recargable (SH1.0) - Antena cerámica a bordo
- Conector IPEX 1
para conectar antenas externas, habilitado mediante resoldadura de una resistencia integrada - Flash de 16MB
- El aislamiento digital
previene interferencias de señales externas - Chip transceptor CAN
- Indicadores
LED PWR: Indicador
de encendido RS485: se ilumina en verde cuando el puerto RS485 envía datos; se ilumina en azul cuando el puerto RS485 recibe datos
CAN: parpadea durante la transmisión de datos - Botón ESP32 BOOT
- Botón de REINICIO ESP32
- Aislamiento
de la fuente de alimentación Proporciona un voltaje aislado estable, no se requiere fuente adicional para el terminal aislado - Resistencia
de coincidencia RS485 Resistencia de coincidencia de 120R reservada a bordo, habilitada mediante puente - Resistencia
de correspondencia CAN Resistencia de coincidencia de 120R reservada a bordo, habilitada mediante puente - Terminal
de comunicación RS485 y CAN para conectar dispositivos externos RS485 y CAN - PCF85063 Chip RTC
- Chip de alimentación DC-DC
- ME6217C33M5G
Regulador de baja caída, salida de 800mA (máximo) - Chip transceptor RS485
- El diodo
TVS suprime eficazmente la tensión de sobretensiones y el pico transitorio en el circuito
Diseño de la carcasa
Caja de protección con soporte de raíl, fácil de instalar, segura de usar
Dimensiones del esquema
| Peso | 0,100 kg |
|---|---|
| Dimensiones del paquete aprox | 20 × 20 × 20 cm |
| Marca |
