HUB RS485 Industrial Aislado de 2 Canales para Expansión de Red
$15.990
Disponible online y en Tienda
El RS485 HUB 2P de Waveshare es un hub industrial aislado para redes RS485, diseñado para expandir una conexión RS485 principal hacia dos puertos RS485 secundarios, permitiendo la ampliación, aislamiento y retransmisión de señales en sistemas de comunicación industrial.
Este dispositivo facilita la conexión de múltiples equipos en redes RS485 manteniendo una comunicación estable y protegida contra interferencias eléctricas. Su diseño con aislamiento optoelectrónico y protección contra sobretensiones, descargas electrostáticas y transientes lo hace adecuado para entornos industriales exigentes.
El módulo cuenta con carcasa para montaje en riel DIN, alimentación de amplio rango DC 5-36 V y terminales de tornillo para conexiones seguras, lo que permite una instalación sencilla en gabinetes de control, sistemas de automatización o infraestructuras IoT industriales.
Especificaciones
| Estándar de interfaz | Cumple con la norma RS485 |
|---|---|
| Interfaz física | Terminales de tornillo RS485 |
| Tasa de baudaje | 300~460800bps (autoadaptativo) |
| Nodos soportados | Cada puerto RS485 soporta hasta 32 nodos |
| Distancia de comunicación | 1200 m (9600 bps), cuanto mayor es la velocidad, menor distancia |
| Modo de funcionamiento | RS485 transmisión transparente de dos hilos (A, B), semidúplex |
| Suministro eléctrico | DC 5V ~ 36V |
| Temperatura de funcionamiento | -45 ~ +85°C |
| Humedad ambiental | <95% de HR |
| Medio de transmisión | Cables paralelos normales/cables de par trenzado |
Función principal
Soporta funciones de relé de red RS485, extensión y aislamiento
Diagrama de aplicación
Comunicación por relé punto a punto RS485, Soporta RS485 para expansión uno-a-dos, punto a punto, semidúplex y comunicación por relé
Comunicación por relé RS485 punto a multipunto
Soporta conexión con topología de estrella de bus RS485 para redes flexibles, con relé de señal y amplificación integrados
Comunicación en cascada RS485 Multi-Dispositivo
Soporta la cascada de múltiples dispositivos RS485 para resolver problemas de conexión de red multinodo en sistemas grandes, asegurando una amplificación de señal estable y fiable
Protección contra aislamiento industrial
El circuito de aislamiento optoelectrónico incorporado puede aislar eficazmente los dispositivos maestros y subdispositivos RS485, proporciona múltiples protecciones como antielectrostática, resistente a rayos y antisobretensiones, lo cual es adecuado para entornos industriales con altos requisitos de fiabilidad y seguridad.
Amplio rango de velocidad de baudaje
Soporta un rango de comunicación de alta frecuencia de 300~460800bps (autoadaptativo)

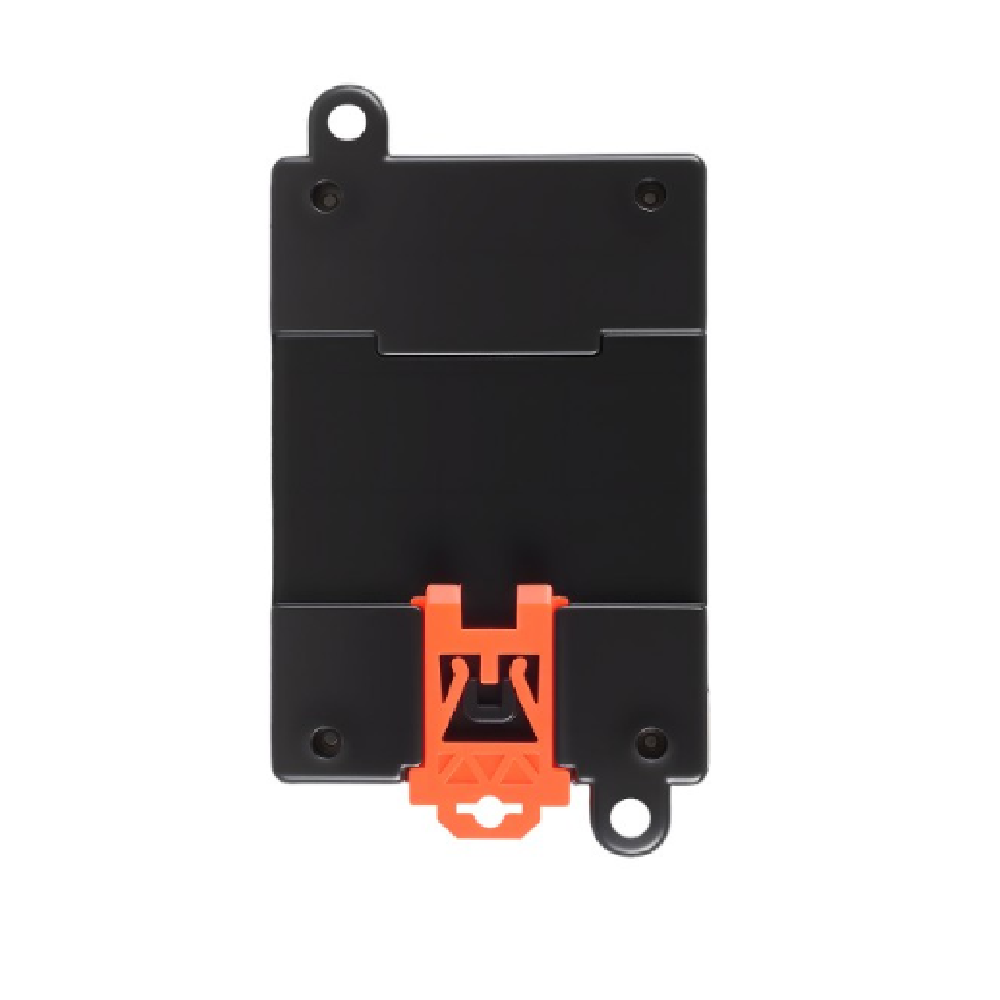

Soporte para montaje en pared y para raíles
Soporta raíl guía estándar de 35 mm, con hebilla montada en el raíl, fácil de instalar
Introducción a la interfaz
Dimensiones del esquema
| Peso | 0,100 kg |
|---|---|
| Dimensiones del paquete aprox | 20 × 20 × 20 cm |
| Marca |
