Conversor Serial RS232 / RS485 / RS422 a PoE Ethernet
$42.990
Agotado
Notificame cuando esté disponible

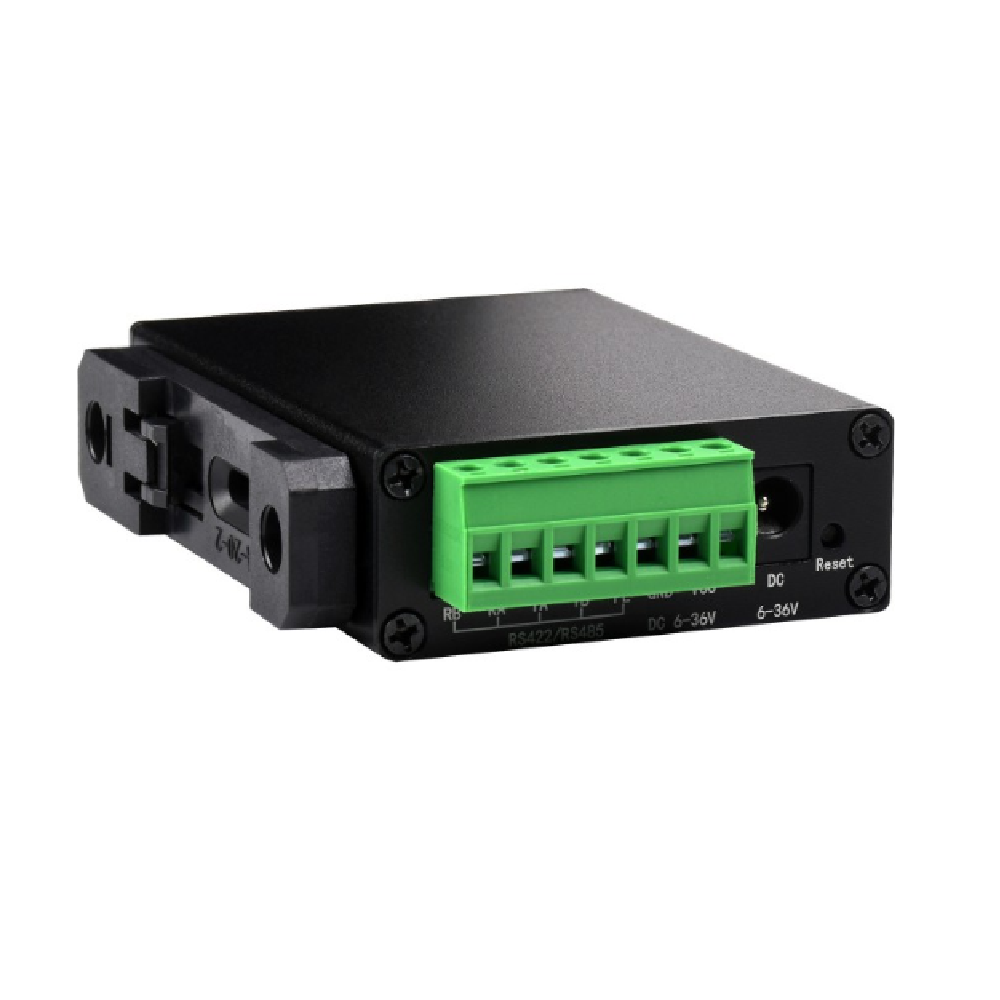

Se trata de un adquisidor de datos de dispositivos RS232/485/422 / pasarela IoT diseñado para entornos industriales. Combina múltiples funciones en una sola, incluyendo servidor serial, gateway Modbus, gateway MQTT, RS485 a JSON, etc. El módulo cuenta con RS232/485/422 y puerto Ethernet (función PoE opcional), utiliza puerto DC (diámetro exterior: 5,5 mm, diámetro interior: 2,1 mm) y terminales de tornillo para la entrada de alimentación. La caja con soporte de raíl, pequeña en tamaño, fácil de instalar y rentable. Es adecuado para aplicaciones como adquisición de datos, pasarelas IoT, IoT de seguridad y protección IoT, y monitorización inteligente de instrumentos…
Especificaciones
| RS485 A ETH (B) | RS485 A POE ETH (B) |
RS232/485/422 A ETH (B) |
RS232/485/422 A POE ETH (B) |
|
|---|---|---|---|---|
| Puerto de red común | Puerto de red PoE + Aislamiento eléctrico | Multiinterfaces + puerto de red común + Aislamiento eléctrico | Multiinterfaces + puerto de red PoE + aislamiento eléctrico | |
| Tipo de producto | Servidor serial, Gateway Modbus, Gateway MQTT | |||
| Función básica | Transmisión de datos transparente bidireccional entre RS485 y Ethernet | Transmisión de datos transparente bidireccional entre RS232/485/422 y Ethernet | ||
| Interfaz de comunicación | Puerto RS485 × 1, puerto Ethernet × 1 | puerto RS232 × 1; puerto RS485 × 1; puerto RS422 × 1; Puerto Ethernet × 1 | ||
| Suministro eléctrico | Terminal de tornillo 9 ~ 24V DC | 6 ~ 36V CC terminal de tornillo, o puerto PoE | Puerto de alimentación de corriente continua, terminal de tornillo de 6 ~ 36V CC | Puerto de alimentación de corriente continua, terminal de tornillo de 6 ~ 36V CC, o puerto PoE |
| Protección contra el aislamiento | N/C | Aislamiento de energía, aislamiento de señal | ||
| Comunicación | ||||
| Ethernet | Puerto de red común | Puerto de red PoE, soporte para el estándar IEEE 802.3af | Puerto de red común | Puerto de red PoE, soporte para el estándar IEEE 802.3af |
| Conector RJ45 de negociación automática 10 / 100M, protección contra sobretensiones de 2 KV | ||||
| Puerto serial | RS485 | RS485 aislado | RS232/485/422 aislados | |
| Especificación en serie | ||||
| Baudrate | 300 ~ 115200 bps | |||
| Bit de paridad | ninguno, impar, par, marca, espacio | |||
| Bit de datos | 5 ~ 9 bits | |||
| Control de flujo | N/A | |||
| Software | ||||
| Protocolo | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS | |||
| Configuración | Anfitriona, navegador web, biblioteca de funciones de gestión de dispositivos | |||
| Método de comunicación | Comunicación directa TCP/IP, VCOM | |||
| Modo de funcionamiento | Servidor TCP, cliente TCP (coexistiendo con servidor TCP), UDP, multicast UDP | |||
| Requisito ambiental | ||||
| Temperatura de funcionamiento | -40°C ~ 85°C | |||
| Rango de humedad | 5% ~ 95% de humedad relativa | |||
| Dimensiones | L × A × H: 87 × 36 × 59 mm | L × A × H: 88,7 × 72,5 × 24,2 mm | ||
Función principal
transmisión de datos transparente bidireccional entre RS232/485/422 y Ethernet
Tres interfaces diferentes
Interfaces RS232 / 485 / 422 integradas, adecuadas para más escenarios de aplicación
Puerto Ethernet a RS232/485/422
El puerto Ethernet puede enviar datos a tres puertos serie al mismo tiempo
RS232 / 485 / 422 a puerto Ethernet
Solo uno de los RS232, RS485 y RS422 puede enviar datos al puerto Ethernet al mismo tiempo
Multi métodos para el suministro eléctrico
Soporte para alimentación del puerto Ethernet PoE*, adecuado para terminal de tornillo de soporte
estándar PoE IEEE 802.3af y puerto de alimentación DC para fuente de alimentación, entrada de rango de voltaje amplio de DC 6~36V
* Esta función solo está disponible en la versión PoE
Caja de aleación de aluminio
Caja de aleación de aluminio con chorro de arena y oxidación anódica, sólida y duradera, elegante y con buena sensación en la mano
Soporte de montaje en raíles
Fácil combinar servidores seriales montados en varios raíles, con mayor libertad
Soporte para pasarela modbus
Adecuado para la actualización de red Modbus, puede usarse con software de configuración específico
Modos de comunicación múltiple
soporta servidor TCP / cliente TCP / modo UDP / multicast UDP
MQTT/JSON a Modbus
conversión más flexible entre diferentes protocolos
Cuando se utilizan como pasarela MQTT, los dispositivos pueden subir datos serie al servidor MQTT mediante el protocolo MQTT mediante transmisión transparente, servidores compatibles como Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet, etc. La RTU Modbus adquirida o los datos seriales no estándar pueden analizarse en formato JSON y empaquetarse en un paquete MQTTdata para su subida.
Cuando se utilizan como pasarela de adquisición de datos JSON, los dispositivos pueden conectarse a instrumentos de adquisición de datos mediante conexión RS485, luego adquirir datos automáticamente, convertir los datos a formato JSON y finalmente enviarlos al servidor. Los datos adquiridos soportan Modbus RTU 645 instrument 97 version, 645 instrument 07 version, así como varios protocolos RS485 no estándar. El formato de datos subido puede configurarse a través del host, y el protocolo de subida JSON puede ser protocolo MQTT, HTTP POST, HTTP GET, y así sucesivamente.
Se identificarán y responderán diferentes dispositivos de red respectivamente,
no habrá más problemas de diafonía al comunicarse con dispositivos multired
Introducción a la interfaz
Dimensiones del esquema
| Peso | 0,100 kg |
|---|---|
| Dimensiones del paquete aprox | 20 × 20 × 20 cm |
