El Milesight CT101 es un innovador transformador de corriente inteligente diseñado para la monitorización y análisis remoto del consumo energético a través de la tecnología LoRaWAN®.
Este dispositivo versátil ofrece múltiples opciones de corriente para adaptarse a diversas necesidades de monitoreo energético y es capaz de enviar alertas de umbral configurables para una gestión eficiente de la energía.
Características
- Modelo CT101
- Funcionamiento autónomo
- Precisión superior con una frecuencia de hasta 3,3 kHz
- Cálculo de amperios hora acumulados en tiempo real
- Instalación no invasiva
- Alerta de estado de corriente irregular
- Sensor de temperatura de cable externo
- Diseño desmontable y sin cables
- Tecnología inalámbrica LoRaWAN®
Características técnicas
| Eléctrico | |
|---|---|
| Parámetro de detección | Corriente RMS |
| Frecuencia de muestreo | 3,3 kHz |
| Frecuencia de trabajo | 50~60 Hz |
| Corriente primaria nominal | 100 A |
| Relación de transformador | 1000:1 |
| Corriente de inicio | 1 A |
| Exactitud | ±1 % (>5Arms), ±3 % (≤ 5Arms) |
| Resolución | 1 mA |
| Sensor de temperatura | Tipo de sensor: NTC Rango de medición: -20 °C ~ 100 °C Precisión de medición: ±1 % |
| Transmisión inalámbrica | |
| Protocolo | LoRaWAN® |
| Conector de antena | 1 conector SMA × 50 Ω (PIN central: SMA hembra) |
| Frecuencia | CN470 / IN865 / RU864 / EU868 / US915 / AU915 / KR920 / AS923-1 &2 &3 &4 |
| Potencia Tx | 16 dBm (868 MHz)/22 dBm (915 MHz)/19 dBm (470 MHz) |
| Sensibilidad | -137dBm |
| Modo | OTAA/ABP Clase A |
| Otros | |
| Botón | 1 × botón de reinicio |
| Indicador LED | 1 × Indicador de estado/alarma |
| Puerto | 1 × USB tipo C para la conexión de la fuente de alimentación, la consola o el sensor de temperatura por cable |
| Configuración | USB tipo C o enlace descendente |
| Características físicas | |
| Fuente de alimentación | Fuente de alimentación de corriente inducida |
| Voltaje de aislamiento | 2.5kVac (r.m.s)(1mA/1min) |
| Color/ Material | Azul, PBT+PC (UL94 V0) |
| Temperatura de funcionamiento | -20 °C ~ 70 °C (-4 °F ~ 158 °F) |
| Temperatura de almacenamiento | -25 °C ~ 80 °C (-13 °F ~ 176 °F) |
| Humedad relativa | ≤ 95% (sin condensación) |
| Protección de ingreso | IP30 |
| Dimensiones | 86,5 × 31 × 37,4 mm (3,4 × 1,22 × 1,47 pulgadas) Orificio de alambre: Ф 16 mm (Ф 0,63 pulgadas) |
| Peso | 85,65 g |
| Instalación | Abrazadera CT: Suspendida en el conductor de prueba Transceptor: Montaje de bridas (en modo integrado) |
Transformador de corriente inteligente, eficiencia energética más inteligente
El transformador de corriente inteligente es un dispositivo habilitado para LoRaWAN® con una instalación rápida innovadora y no intrusiva. Estima con precisión el consumo de energía con una frecuencia de muestreo de hasta 3,3 kHz y calcula los amperios-hora acumulados por segundo, lo que ayuda a identificar los patrones de uso de energía para un ahorro efectivo.
Diseño desmontable
Se puede desmontar fácilmente para adaptarse a una variedad de entornos de instalación, particularmente aquellos limitados por un espacio limitado.
CT101 con capacidad de corriente de 100 A
Para aplicaciones típicas en las que se necesitan corrientes de hasta 100 amperios.
Autoalimentado: sin baterías, sin límites
El CT10x está diseñado para obtener energía directamente del circuito medido, eliminando las limitaciones de las baterías y garantizando un funcionamiento sin problemas.
Precisión superior
Superando a otros competidores en el mercado, CT10x cuenta con una impresionante alta frecuencia de muestreo de hasta 3,3 kHz, lo que garantiza una precisión y un detalle incomparables.
Seguimiento eficiente de la energía A intervalos de un segundo
Calcule los amperios hora acumulados en tiempo real en un intervalo de un segundo. Esto permite un seguimiento y análisis precisos del consumo de corriente, logrando objetivos como la conservación de energía y la reducción de los costos operativos.
Instalación no invasiva
Diseño de producto de núcleo dividido para una instalación rápida y no invasiva, lo que elimina el riesgo de daños en el circuito o interrupciones de energía.
Sensor de temperatura de cable externo
Está disponible un sensor de temperatura del cable externo, que activa alertas cuando la temperatura del cable alcanza un umbral establecido.
Alerta de estado de corriente irregular
Alerta de umbral actual
Establezca umbrales de corriente mínimos y máximos, y reciba alarmas instantáneas cuando se activen los umbrales para una acción rápida.
Alerta de sobre alta corriente
Reciba alertas instantáneas cuando la corriente real exceda el límite nominal, acompañadas de un indicador LED inteligente que parpadea cada 2 segundos para una rápida confirmación visual del estado de la alarma.
Diseño industrial compacto
Seleccione entre varios tipos de antenas
CT10x está equipado con una antena de alta ganancia, lo que garantiza una transmisión de señal estable. Además, la mini antena rechoncha y la antena magnética también se ofrecen como opciones opcionales para satisfacer sus necesidades específicas.
Sin cables
Di adiós a la molestia de los cables. Esto simplifica el proceso de instalación, reduce los costos de mano de obra y permite una colocación más flexible.
Aplicación típica
Edificio de Oficinas Fábrica Hospital
Basado en LoRaWAN®
- Señales penetrantes: alcance de transmisión de datos de hasta 2 km en zonas urbanas y 15 km en zonas rurales
- Alta compatibilidad: cumple con las puertas de enlace LoRaWAN® estándar y los servidores de red
Gestión de datos en la nube Milesight IoT Cloud
- Panel de visualización de datos:
todas las cifras de un vistazo - Disparadores automáticos:
colaboración interactiva con los sensores
IoT de Milesight para realizar la automatización basada en escenas - Informes periódicos y alertas en tiempo real:
información basada en datos - Aplicación Android e iOS:
administre dispositivos al alcance de su mano
Instalación sencilla

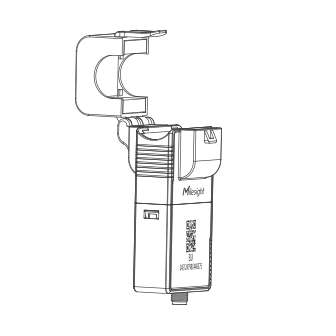

Abrir Insertar
Seguro
