UG67 es un robusto LoRaWAN para exteriores de 8 canales ® puerta de enlace. Adoptando el chip SX1302 LoRa y cuatro núcleos de alto rendimiento CPU, UG67 admite conexión con más de 2000 nodos. UG67 tiene una línea de visión de hasta 15 km y una carcasa impermeable IP67, ideal para agricultura inteligente, medición inteligente y muchas otras aplicaciones al aire libre. UG67 no solo admite múltiples copias de seguridad de retorno con Ethernet, Wi-Fi y celular, sino que también tiene una red principal integrada Servidores (como TTI, ChirpStack, etc.) y servidor de red integrado. y Milesight IoT Cloud para una fácil implementación
- UG67
Sistema de hardware | |
---|---|
CPU | Cortex-A53 ARM de cuatro núcleos a 1,5 GHz y 64 bits |
Memoria | 512 MB de RAM DDR4 |
Flash | eMMC de 8 GB |
LoRaWAN® | |
Antena | 2 antenas internas × + 2 conectores externos × 50 Ω N-hembra |
Canal | 8 (semidúplex/dúplex completo) |
Banda de frecuencia | CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923-1 &2 &3 &4 |
Sensibilidad | Sensibilidad de -140 dBm @292bps |
Potencia de salida | 27dBm máx. |
Protocolo | V1.0 Clase A/Clase B/Clase C y V1.0.2 Clase A/Clase B/Clase C |
Interfaz Ethernet | |
Antena | Antena interna |
Normas | IEEE 802.11 b/g/n, 2,4 GHz |
Modo | Modo AP o Cliente |
Seguridad | Autenticación WPA/WPA2, cifrado WEP/TKIP/AES |
Potencia Tx | 802.11b: 18 dBm +/-2,0 dBm (11 Mbps) 802.11g: 15 dBm +/-2,0 dBm (6 Mbps) 802.11g: 15 dBm +/-2,0 dBm (54 Mbps) 802.11n@2,4 GHz: 14 dBm +/-2,0 dBm (MCS0_HT20) 802.11n@2,4 GHz: 14 dBm +/-2,0 dBm (MCS7_HT20) 802.11n@2,4 GHz: 13 dBm +/-2,0 dBm (MCS0_HT40) 802.11n@2,4 GHz: 13 dBm +/-2,0 dBm (MCS7_HT40) |
Interfaz celular (opcional) | |
Antena | Antena interna |
Ranura SIM | 1 (mini SIM-2FF) |
GPS | |
Antena | Antena interna |
Sensibilidad | -167dBm@Tracking, -149dBm@Acquisition, -161dBm@Re-adquisición |
Precisión de posición | <2,5 m CEP |
Otros | |
Botón de reinicio | 1 × RST |
Puerto de consola | 1 × Tipo-C |
Indicadores LED | 1 × SYS, 1 × LoRa, 1 × LTE |
Incorporado | Watchdog, RTC, Temporizador |
Software | |
Protocolos de red | PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, DDNS, HTTP, HTTPS, DNS, ARP, SNTP, Telnet, SSH, MQTT, etc. |
Túnel VPN | OpenVPN/IPsec/PPTP/L2TP/GRE/DMVPN |
Firewall | ACL/DMZ/Asignación de puertos/Enlace MAC/Filtro de URL |
Administración | Web, CLI, SMS, acceso telefónico bajo demanda, DeviceHub, Milesight IoT Cloud, Yeastar Workplace Platform |
Fiabilidad | Conmutación por error de WAN |
Aplicación | SDK de Python, Node-RED |
Suministro y consumo de energía | |
Entrada de energía | 1. 1 × entrada PoE 802.3 af 2. 12 VDC con conector M12 |
Consumo de energía | Típico 3,6 W, máx. 4,8 W |
Características físicas | |
Protección de ingreso | IP67 |
Dimensiones | 240 x 164 x 90,9 mm (9,45 x 6,46 x 3,58 pulgadas) |
Instalación | Montaje en pared o poste |
Medioambiental | |
Temperatura de funcionamiento | De -40 °C a +70 °C (de -40 °F a +158 °F) Rendimiento celular reducido por encima de 60 °C |
Temperatura de almacenamiento | De -40 °C a +85 °C (de -40 °F a +185 °F) |
Aislamiento de Ethernet | 1,5 kV RMS |
Humedad relativa | De 0 % a 95 % (sin condensación) a 25 °C/77 °F |
Aprobaciones | |
Regulador | CE, FCC, RCM, TELEC, ANATEL |
Medioambiental | RoHS |
Libere la conectividad y acepte las posibilidades
UG67 es una robusta puerta de enlace LoRaWAN® para exteriores diseñada para implementaciones en exteriores. Impulsado por el chip LoRa SX1302 y una CPU de cuatro núcleos de alto rendimiento, el UG67 puede admitir conectividad con más de 2000 nodos.
Libere el potencial con un rendimiento excepcional.
Al aprovechar el hardware de última generación, UG67 libera capacidades de rendimiento excepcionales, lo que garantiza un procesamiento de datos ultrarrápido.
- 512 MB de RAM DDR4
- Procesador de cuatro núcleos de 64 bits a 5 GHz
Nueva generación de chips LoRa
El UG67 destaca por su notable capacidad para manejar eficazmente cargas de tráfico sustanciales con un consumo mínimo de energía.
- Semtech SX1302
- Dúplex completo
- Soporta SF5 y SF6
- LoRaWAN® Clase A/B/C
Supercondensador
El condensador integrado de alta capacidad permite que el UG67 siga funcionando durante 1 minuto para enviar una alerta mientras se produce el corte de energía
Conexión de miles de dispositivos con facilidad
UG67 puede recibir datos de 8 dispositivos finales simultáneamente. Y admite hasta 2000 dispositivos finales.
Conexión flexible con antenas internas y externas
- Antenas celulares internas integradas y Wi-Fi
- Dos antenas LoRa externas están disponibles para reforzar la cobertura de la señal
Instalación de antenas simplificada
La placa de instalación se ofrece para una instalación más fácil y una mejor cobertura de la señal
Analizador de ruido
Escanee el ruido y ofrezca un espectro de amplitudes de señal en diferentes frecuencias para una mejor implementación.

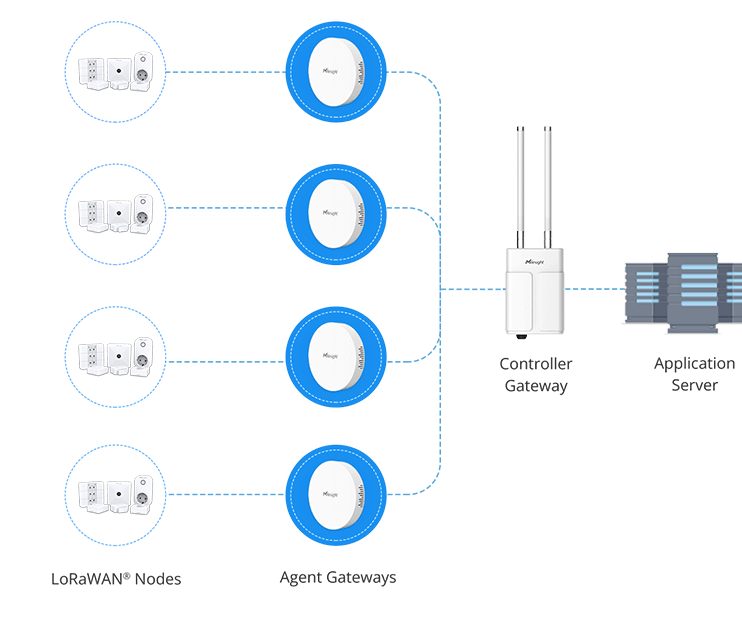

Flota de Gateway
La función Gateway Fleet permite que varias puertas de enlace de agente transmitan los datos recibidos a una puerta de enlace de controladora, lo que facilita la implementación y la administración de la red LoRaWAN®.
Simplifique sus procesos con Node-RED
Con la compatibilidad con Node-RED, los usuarios pueden integrar fácilmente dispositivos, API y servicios en línea sin esfuerzo.
Habilitación de múltiples conectividades de backhaul
Manténgase conectado a través de Ethernet, celular y Wi-Fi para entregar datos cifrados durante todo el día.
Alta compatibilidad con múltiples servidores de red
- Servidor de red integrado
- Estación LoRa Basics™
- AWS IoT Core para LoRaWAN®
- Compatible con servidores de red convencionales
Integración con el sistema de gestión de edificios mediante BACnet
Con soporte para BACnet/IP, los datos en tiempo real se pueden integrar perfectamente en el sistema de gestión de edificios (BMS) existente.
BACnet a través de LoRaWAN®
- LoRaWAN® sirve como canal de datos para las aplicaciones de control
- No es necesario realizar cambios en el protocolo BACnet, la red o los dispositivos y sistemas de administración habilitados para BACnet
LoRaWAN® como red complementaria
- La red LoRaWAN® es independiente de la infraestructura central de BACnet
- La red LoRaWAN® alimenta los datos al BMS a través de un servidor BACnet virtual
- Los datos y sensores de LoRaWAN® parecen formar parte del sistema BACnet
Aprenda a integrar el sensor LoRaWAN® en BACnet
Gestión de datos en la nube Milesight IoT Cloud
- Panel de visualización de datos:
todas las cifras de un vistazo - Disparadores automáticos:
colaboración interactiva con los sensores
IoT de Milesight para realizar la automatización basada en escenas - Informes periódicos y alertas en tiempo real:
información basada en datos - Aplicación para Android e iOS:
administre dispositivos al alcance de su mano
Demostración en línea de Gateway
La demostración en línea de la puerta de enlace LoRaWAN® de Milesight ofrece más visibilidad de las prácticas de datos de IoT y aumenta la transparencia en torno a la gobernanza y la gestión de su puerta de enlace.
Formas de instalación flexibles
