Placa Base Portadora NANO B para Compute Module 5
$25.990
Disponible online y en Tienda
La base portadora CM5 IO Nano expansión para los módulos de cómputo de Raspberry Pi es una placa compacta diseñada para probar o integrar los modelos Compute Module 5 (CM5) Lite y eMMC en productos finales. El módulo Compute Module 5 no está incluido y debe comprarse por separado
Mismo tamaño que el CM5
Tamaño compacto y totalmente funcional, con múltiples interfaces periféricas, adecuado para entornos de aplicaciones estrechas
Especificaciones
| Zócalo CM5 | Apto para todas las variantes de Compute Module 5 |
| Conexión en red | Conector Gigabit Ethernet RJ45 |
| Conector | Interfaz GPIO Raspberry Pi de 40 pines × 1 |
| USB | Puerto USB 3.2 Gen1 Tipo A × 1 |
| MIPI | Interfaz MIPI de 4 carriles × 2 (conector FPC de 22 pines y 0,5 mm) |
| Vídeo | Puerto Mini HDMI × 1, admite salida 4K |
| Audio | Audio USB jack de 3,5 mm |
| Almacenamiento | Toma de tarjeta TF para variantes Compute Module 5 Lite (sin eMMC) |
| Entrada de energía | CC 5 V 5 A. |
| PCIe | Conector PCIe de 16 pines (PCIe Gen2/3 x1) |
| Dimensiones | 55 × 41 mm |
Precauciones
- Está prohibido desconectar y desconectar cualquier dispositivo que no sea USB cuando esté cargado
- El tipo C se puede utilizar como interfaz USB SLAVE para imágenes flash.
- Puerto USB 3.2 Gen1 predeterminado integrado.
- El botón BOOT integrado, puede presionar el botón BOOT antes de encenderlo, y conectarse a la computadora a través del tipo C para permitir que el dispositivo entre en el modo intermitente.
- No conecte otros dispositivos cuando utilice el tipo C para parpadear. Una fuente de alimentación insuficiente para quemar hará que el dispositivo no se reconozca
Interfaz USB TIPO A salida de potencia máxima 2A

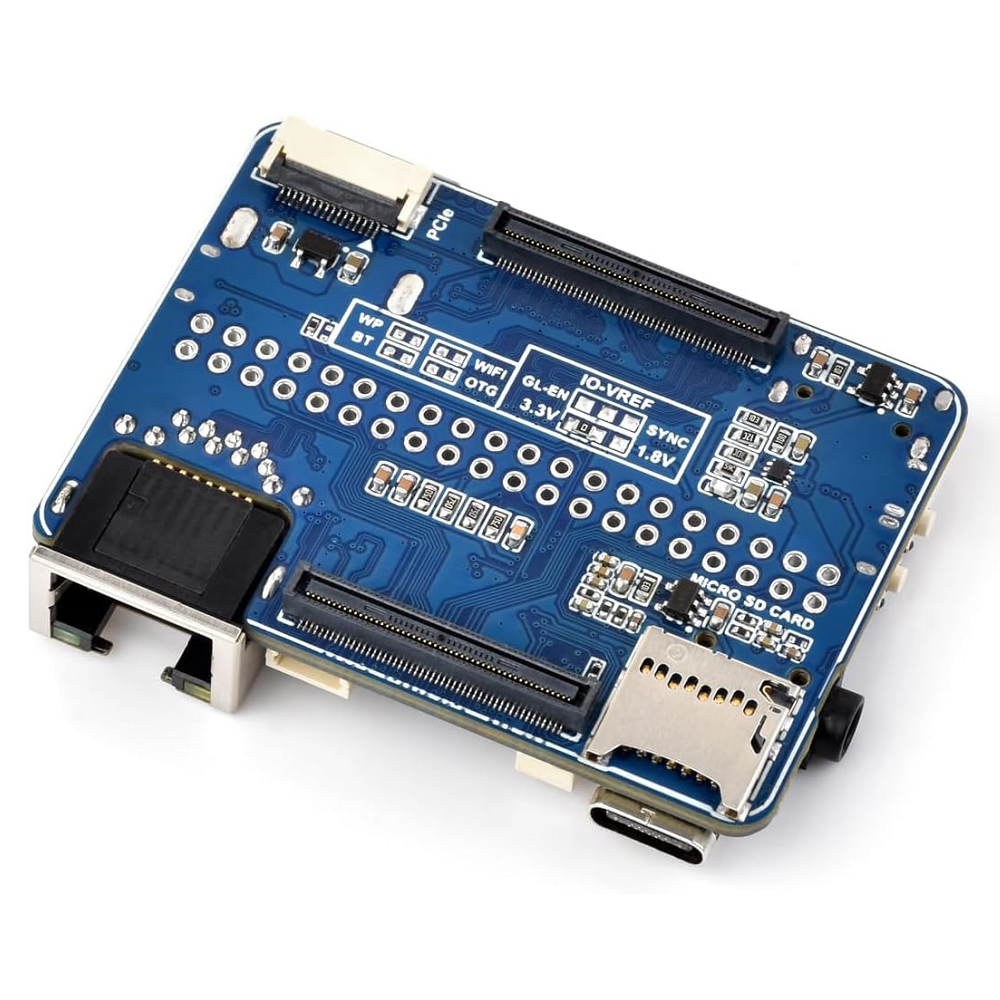

Descripción de la placa
1- Zócalo CM5 Apto para todas las variantes de Compute Module 5
2- Interfaz PCIe Conector PCIe de 16 pines, para conectar tipos de placas adaptadoras PCIe PI5
3- Ranura para tarjeta TF para conectar una tarjeta TF con imagen previamente quemada (SOLO variante Lite)
4 -Otros pines de función Soportes para funciones ampliadas
5- Puerto mini HDMI Soporta salida 4K
6- Botón BOOT Presione antes de encender y suelte después de encender para ingresar al modo de grabación
7- Botón PSW botón de encendido
8- Conector de 3,5 mm Salida de audio
9– Fuente de alimentación / Programación Fuente de alimentación de 5 V, o utilizada para grabación de eMMC
10- Conector de batería 2PIN JST-SH RTC
11- encabezado de ventilador Conector de ventilador 4PIN JST-SH PWM para conectar un ventilador de refrigeración
12- Puerto RJ45 Gigabit Ethernet para acceso a la red
13- Indicador LED de dos colores
Luz roja: indicador de alimentación Raspberry Pi
Luz verde: indicador de estado de funcionamiento de Raspberry Pi
14- Botón de usuario conectado a GPIO21
15- Puerto USB Interfaz USB 3.2 Gen1 de alta velocidad, para conectar tipos de dispositivos USB
16- Interfaces MIPI duales para conectar a pantallas DSI o cámaras CSI
17- Interfaz GPIO de 40 pines adecuado para conectar a varios módulos HAT
Dimensiones del contorno
Nota : (NO incluye Compute Module 5)
| Peso | 0,200 kg |
|---|---|
| Dimensiones del paquete aprox | 20 × 20 × 20 cm |
