Arduino Nano R4 con Renesas RA4M1
$21.290
Disponible online y en Tienda
El Nano R4 fusiona la característica facilidad de uso de Arduino con el potente microcontrolador Renesas RA4M1, lo que permite una escalabilidad sin esfuerzo, pasando del prototipado en el UNO R4 a aplicaciones listas para producción.
Compacto y versátil, el Nano R4 mantiene la misma asignación de pines (pinout) que otras placas de la familia Nano y presenta pines castellated (dentados) para una fácil integración de hardware, un conector Qwiic integrado para una rápida expansión de sensores y periféricos, y un LED RGB programable para una retroalimentación intuitiva del sistema. Su diseño de componentes de una sola cara lo hace ideal para productos con restricciones de espacio y para soldadura SMD en placas portadoras personalizadas, asegurando una transición fluida desde las pruebas de laboratorio hasta la implementación en el mundo real.
Gracias a su compatibilidad con las herramientas y librerías familiares de Arduino (incluyendo aquellas para el Arduino UNO R4 Minima), el Nano R4 ofrece a desarrolladores y diseñadores una ruta optimizada para construir soluciones compactas, conectadas y listas para producción.
Especificaciones técnicas
| Tabla | Nombre | Arduino® Nano R4 | |
| SKU | ABX00142 | ||
| Microcontrolador | Renesas RA4M1 (Arm® Cortex-M4®) | ||
| USB | USB-C® | Puerto de programación | |
| Pines | Pines de E/S digitales | 21 (todas las E/S expuestas se pueden utilizar como pines de E/S digitales) | |
| Pines de entrada analógica | 8 | ||
| DAC | 1 | ||
| Pines PWM | 6 | ||
| Interrupciones externas | 2,3 | ||
| Misc | DAC | A0 | |
| Amplificador operacional (OpAmp) | A1, A2, A3 | ||
| VRTC | J5 | ||
| Comunicación | UART | 1 | |
| I2C | 2 (5V: A4, A5 / 3.3V: Qwiic, J3, J4) | ||
| SPI | 1 | ||
| Can | 1 | ||
| Poder | Tensión de funcionamiento del circuito | +5 VDC | |
| Voltaje de entrada (VIN) | +6-21 VCC | ||
| Corriente continua por pin de E/S | 8 mA | ||
| Velocidad del reloj | Núcleo principal | 48 MHz | |
| Memoria (RA4M1) | Flash | 256 kB | |
| Ram | 32 kB | ||
| EEPROM | 8 kB | ||
| Dimensiones | Ancho | 18 milímetros | |
| Largura | 45 milímetros | ||
Beneficios clave
- Transición sin esfuerzo de la creación de prototipos a la producción: aproveche el microcontrolador RA4M1 en el que ya se confía en la familia UNO R4, con ajustes mínimos de código necesarios.
- Diseño compacto y listo para la producción: el pequeño tamaño de 4,3 x 1,7 cm, los pasadores almenados y los componentes de un solo lado facilitan la integración en hardware personalizado.
- Fácil expansión: El conector Qwiic incorporado y el puerto I2C adicional de 5 V permiten una conectividad perfecta con una amplia gama de sensores y actuadores, incluidos los nodos Modulino.
- Retroalimentación personalizable: use el LED RGB programable para indicar los estados del sistema para una depuración más rápida y una interacción más inteligente con el usuario.
- Plataforma flexible y familiar: disfrute del rico ecosistema de Arduino, el entorno de desarrollo intuitivo y el sólido soporte de la comunidad.
Ejemplos de aplicación para explorar
- Sistemas industriales integrados: Gracias a su diseño compacto y sus características listas para la producción, el Nano R4 es ideal para crear soluciones industriales integradas donde el espacio es limitado pero la confiabilidad es crítica.
- Automatización del hogar: Con una fácil integración de sensores y actuadores, el Nano R4 permite un rápido desarrollo de productos conectados e inteligentes que facilitan su vida diaria.
- Prototipos que escalan a producción: Al llevar adelante el microcontrolador RA4M1 que ya se incluye en la familia UNO R4, el Nano R4 permite a los desarrolladores crear prototipos de proyectos avanzados de computación de borde y convertirlos en diseños de producción compactos con un mínimo de retrabajo.
- Proyectos compactos de robótica y automatización: El tamaño reducido y las sólidas opciones de conectividad del Nano R4 lo hacen perfecto para robótica miniaturizada, dispositivos autónomos y sistemas industriales automatizados que requieren un control confiable y flexible.
- Plataformas de hardware personalizadas: Para los diseñadores que buscan la personalización del hardware sin comenzar desde cero, el diseño almenado del Nano R4 simplifica la integración en PCB a medida para productos especializados en los sectores industrial, comercial o de consumo.

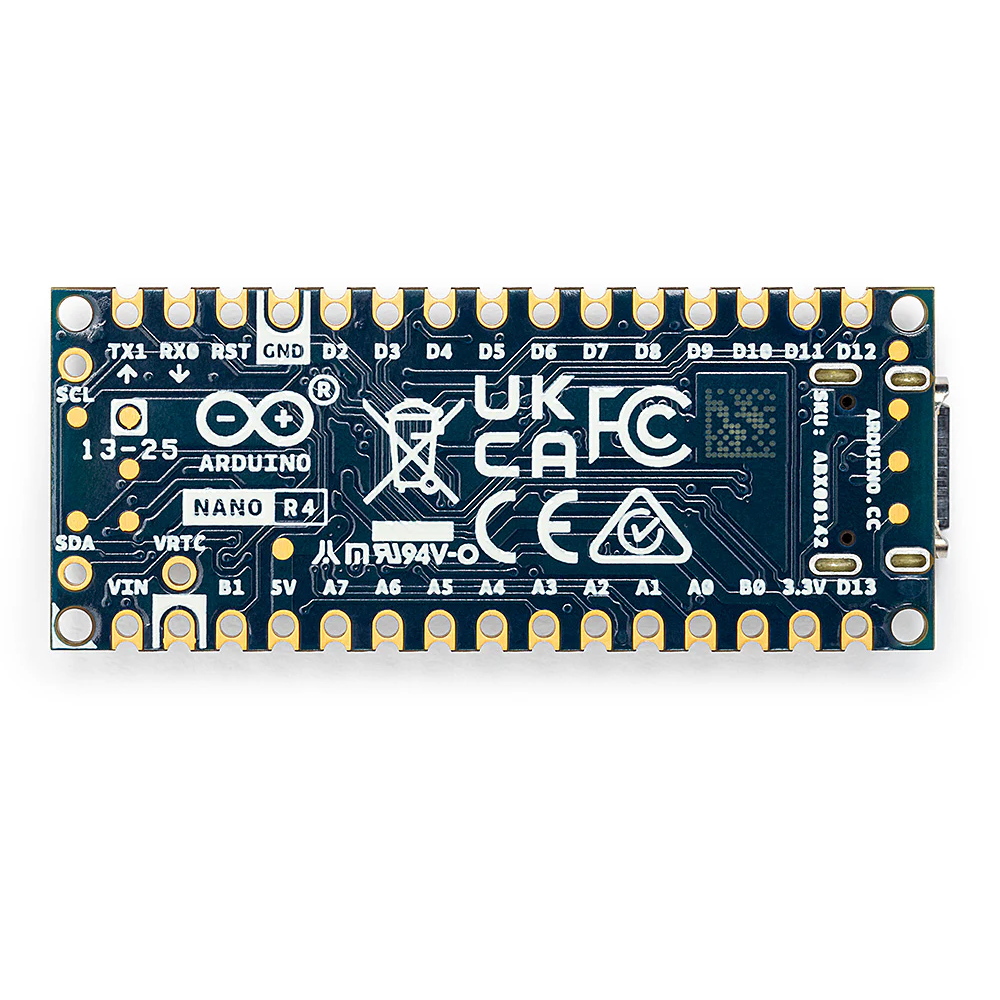

PINOUT
Documentos:
- Descarga el IDE de Arduino
- Te recomendamos revisar el siguiente artículo informativo de Arduino
| Peso | 0,100 kg |
|---|---|
| Dimensiones del paquete aprox | 20 × 20 × 20 cm |
| Marca |
