La familia Arty de tarjetas FPGA/SoC de Digilent se diseñó teniendo en cuenta la versatilidad y la flexibilidad. Con encabezados Arduino™ universalmente populares y múltiples puertos Pmod™, Arty será la placa FPGA/SoC más adaptable en su caja de herramientas.

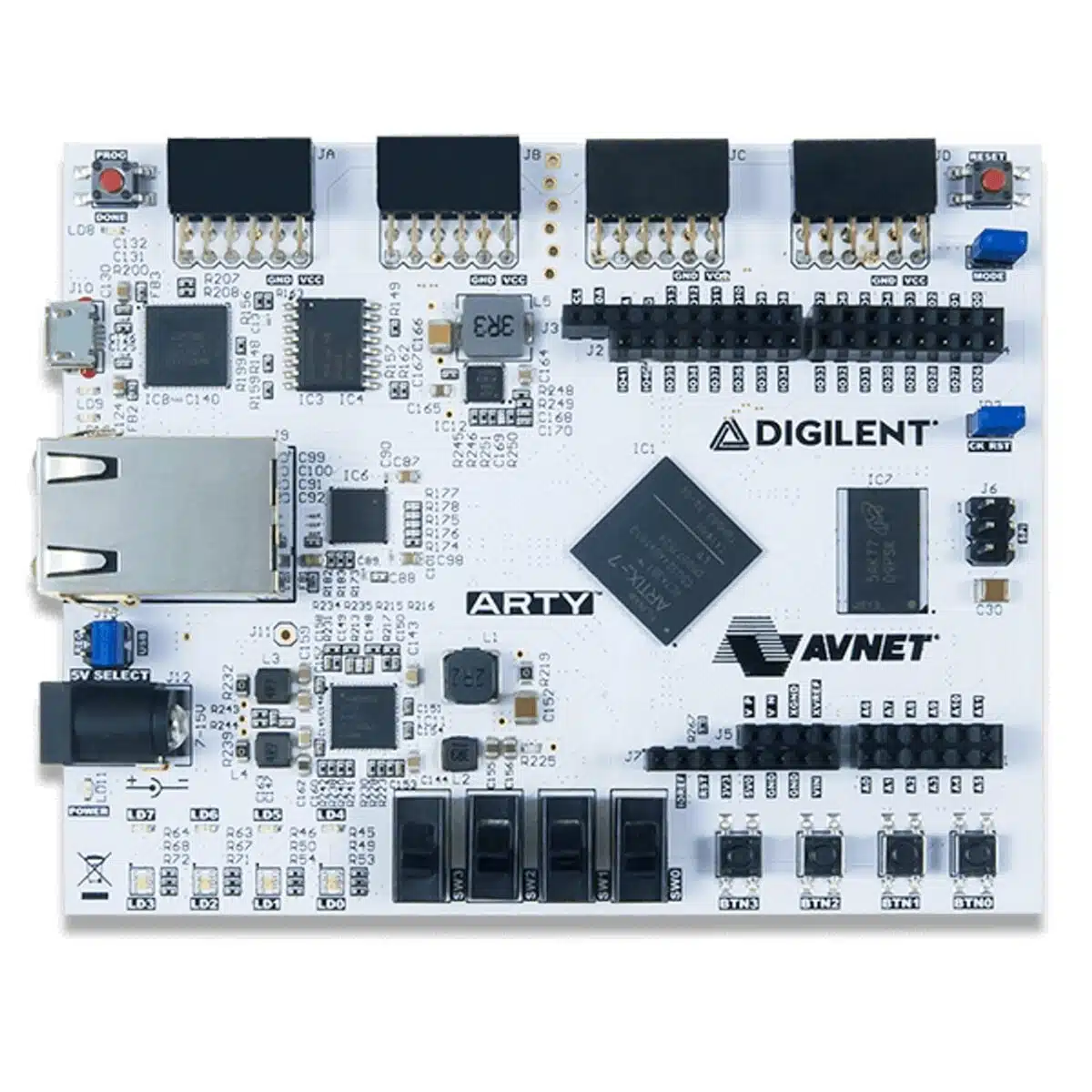

Arty A7 es una plataforma de desarrollo lista para usar diseñada en torno a la familia de FPGA Xilinx Artix-7. Con los dispositivos Artix-7, la placa Arty A7 proporciona la estructura de mayor rendimiento por vatio, tasas de línea de transceptor, procesamiento DSP e integración AMS en la familia Arty. Con MicroBlaze Soft Processor Core de Xilinx, puede crear aplicaciones integradas con una variedad de periféricos, memoria e interfaces.
El Arty A7 es compatible con Vivado Design Suite de Xilinx, incluida la versión gratuita de WebPACK. También puede aprovechar Vitis Core Development Kit o Xilinx Software Development Kit para comenzar a desarrollar para el procesador MicroBlaze sin experiencia previa en FPGA.
Hay dos variantes del Arty A7: el Arty A7-35T presenta el XC7A35TICSG324-1L y el Arty A7-100T presenta el XC7A100TCSG324-1 más grande.
Si el Arty A7 ofrece más rendimiento del que requiere su aplicación, el Arty S7, que es más económico y cuenta con Spartan-7 FPGA, puede ser una mejor opción. Si está buscando una placa de desarrollo basada en SoC, considere la Arty Z7, que incluye el Zynq-7000 APSoC.
Hay guías y demostraciones disponibles para ayudarlo a comenzar rápidamente con el Arty A7. Estos se pueden encontrar a través de la pestaña Materiales de apoyo.
| Arty A7-35T | Arty A7-100T | |
| FPGA part | XC7A35TICSG324-1L | XC7A100TCSG324-1 |
| Celdas Logicas | 33,280 | 101,440 |
| DSP Slices | 90 | 240 |
| Memory (Kbits) | 1,800 | 4,860 |
| GTP 6.6GB/s Transceivers | 4 | 8 |
| I/O Slices | 250 | 300 |
Características
- Velocidades de reloj internas superiores a 450 MHz
- Convertidor de analógico a digital en chip (XADC)
- Programable sobre JTAG y Quad-SPI Flash
- DDR3L de 256 MB con un bus de 16 bits a 667 MHz
- Flash cuádruple SPI de 16 MB (Debido a las limitaciones de la cadena de suministro, la memoria flash S25FL127S o S25FL128S puede cargarse en su placa. Estas partes no son funcionalmente equivalentes, pero la programación flash a través de Vivado y el modo de arranque QSPI no se ven afectados)
Circuito de programación USB-JTAG (se requiere cable USB Micro B)
Alimentado desde USB o cualquier fuente de 7V-15V - Ethernet de 10/100 Mbps
- Puente USB-UART
- 4 interruptores
- 4 botones
- 1 botón de reinicio
- 4 LED
- 4 LED RGB
- 4 conectores Pmod
- HTC: 8471500150
- ECCN: EAR99
