La familia Arty de tarjetas FPGA/SoC de Digilent se diseñó teniendo en cuenta la versatilidad y la flexibilidad. Con encabezados Arduino™ universalmente populares y múltiples puertos Pmod™, Arty será la placa FPGA/SoC más adaptable en su caja de herramientas.

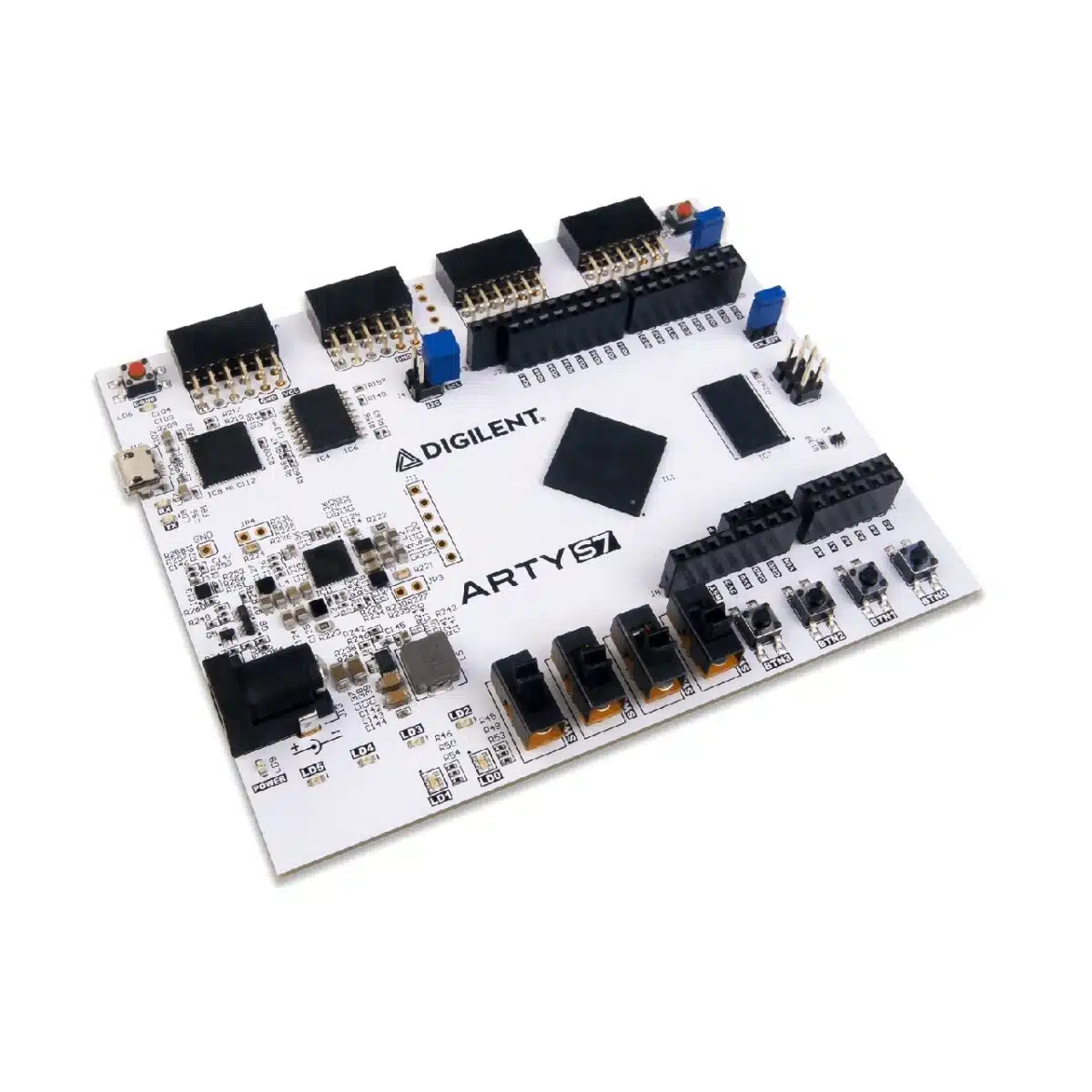

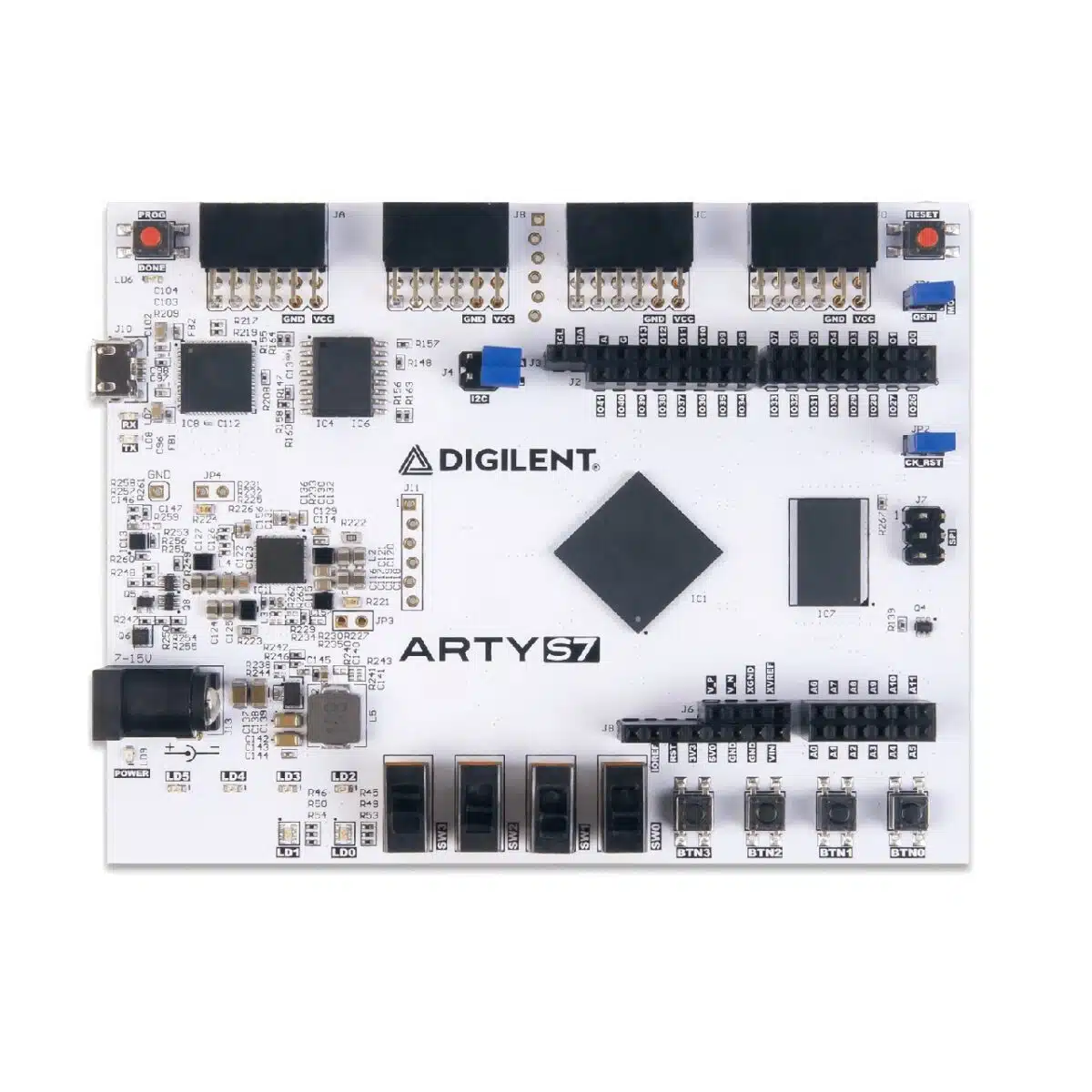

Arty S7 es una plataforma de desarrollo asequible y lista para usar diseñada en torno a la familia de FPGA Xilinx Spartan®-7. Con los dispositivos Spartan®-7, la placa Arty S7 ofrece el mejor rendimiento por vatio de su clase, junto con un formato pequeño para cumplir con los requisitos más estrictos. Con MicroBlaze Soft Processor Core de Xilinx, puede crear aplicaciones integradas con una variedad de periféricos, memoria e interfaces.
El Arty S7 es compatible con Vivado Design Suite de Xilinx, incluida la versión gratuita de WebPACK. También puede aprovechar Vitis Core Development Kit o Xilinx Software Development Kit para comenzar a desarrollar para el procesador MicroBlaze sin experiencia previa en FPGA.
Hay dos variantes del Arty S7: el Arty S7-25 presenta el XC7S25-CSGA324 y el Arty S7-50 presenta el XC7S50-CSGA324 más grande.
Si su aplicación requiere líneas de transceptor en la FPGA, el Arty A7 de mayor rendimiento, que incluye la FPGA Artix-7, puede ser una mejor opción. Si está buscando una placa de desarrollo basada en SoC, considere la Arty Z7, que incluye el Zynq-7000 APSoC.
Características
- Velocidades de reloj internas superiores a 450 MHz;
- Convertidor de analógico a digital en chip (XADC).
- Programable sobre JTAG y Quad-SPI Flash
- DDR3L de 256 MB con un bus de 16 bits a 650 MHz
- Flash cuádruple SPI de 128 Mbits (Debido a las limitaciones de la cadena de suministro, la memoria flash S25FL127S o S25FL128S puede cargarse en su placa. Estas partes no son funcionalmente equivalentes, pero la programación flash a través de Vivado y el modo de arranque QSPI no se ven afectados.)
- Reloj externo de 100 MHz
- Circuito de programación USB-JTAG (requiere cable USB Micro B).
- Alimentado desde USB o cualquier fuente de 7V-15V
- Puente USB-UART
- 4 interruptores
- 4 botones
- 1 botón de reinicio de la placa
- 1 botón de reinicio de FPGA
- 4 LED verdes
- 2 LED RGB
- 4 conectores Pmod
- Conector de escudo Arduino/chipKIT
- HTC: 8471500150
- ECCN: 5A992.c
