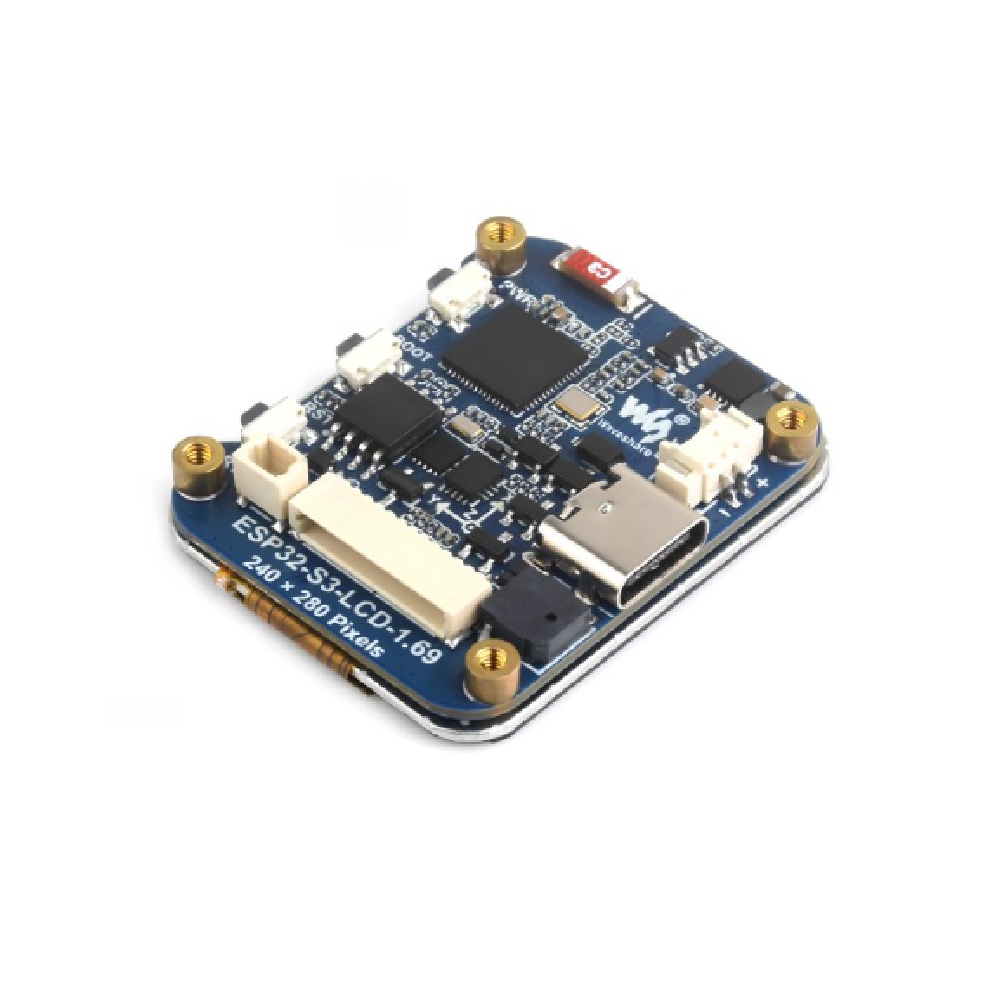

Tarjeta de Desarrollo ESP32-S3 con Pantalla LCD 240×280 WiFi y Bluetooth
$25.990
Disponible online y en Tienda
El ESP32-S3 1.69″ LCD Display Development Board de Waveshare es una placa de desarrollo con microcontrolador integrado y pantalla LCD que combina capacidad de procesamiento con conectividad inalámbrica y sensores embebidos, todo en un formato compacto.
ESP32-S3-LCD-1.69 es una placa MCU de bajo coste y alto rendimiento, integrada con un procesador dual-core de 240MHz, tamaño diminuto, con pantalla LCD integrada de 1,69 pulgadas 262K, gestor de recarga de batería de litio, sensor de 6 ejes (acelerómetro de 3 ejes y giroscopio de 3 ejes), antena WiFi/Bluetooth, RTC, etc., lo que facilita su desarrollo e integración rápida en productos.
Perfecta para prototipos, proyectos IoT, interfaces gráficas y dispositivos portátiles, esta placa permite crear soluciones que muestran información visual en tiempo real, además de ofrecer conectividad Wi-Fi y Bluetooth 5 para comunicación con otros dispositivos y servicios
Las características clave incluyen:
- Equipado con procesador ESP32-S3R8 Xtensa LX7 de doble núcleo de 32 bits, hasta 240MHz de frecuencia principal
- Soporta Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE), con antena integrada
- Fabricado con 512KB de SRAM y 384KB de ROM, con 8MB de PSRAM integrado y memoria Flash externa de 16MB
- Conector tipo C, lo mantiene actualizado y es más fácil de usar
- Pantalla integrada de 1,69 pulgadas 240×280 píxeles 262K para fotos en color claro
- Chip controlador de pantalla ST7789V2 integrado, usando comunicación SPI, ahorrando efectivamente los recursos de la E/S
- Integrado QMI8658 IMU de 6 ejes (acelerómetro de 3 ejes y giroscopio de 3 ejes) para detectar gestos de movimiento, contar pasos, etc.
- Chip RTC PCF85063 integrado con conector reservado SH1.0 RTC (soporta carga) para requisitos de función RTC
- RST integrado, BOOT y un botón programable de PWM para facilitar el desarrollo de funciones personalizadas
- Colector de recarga/descarga de batería de litio MX1.25 de 3,7V integrado
- Cabecera reservada de 12PIN de 5 × interfaces GPIO, I2C y UART, para conectar periféricos y depurar
- Soporta reloj flexible, configuración independiente de la fuente de alimentación del módulo y otros controles para lograr un bajo consumo en diferentes escenarios
¿Cómo se usa?
Esta placa no es solo un display con controlador, sino una solución completa de desarrollo que integra:
-
📡 Conectividad inalámbrica: útil para proyectos que requieren comunicación remota o interacción con servicios en la nube.
-
📊 Pantalla a color: ideal para interfaces visuales con gráficos, texto o datos dinámicos.
-
🧠 Sensores embebidos: pueden usarse en proyectos de detección de movimiento, gestos o contadores de pasos.
-
🔋 Gestión de batería integrada: permite crear dispositivos portátiles con autonomía extendida.
Pantalla LCD integrada de 1,69 pulgadas

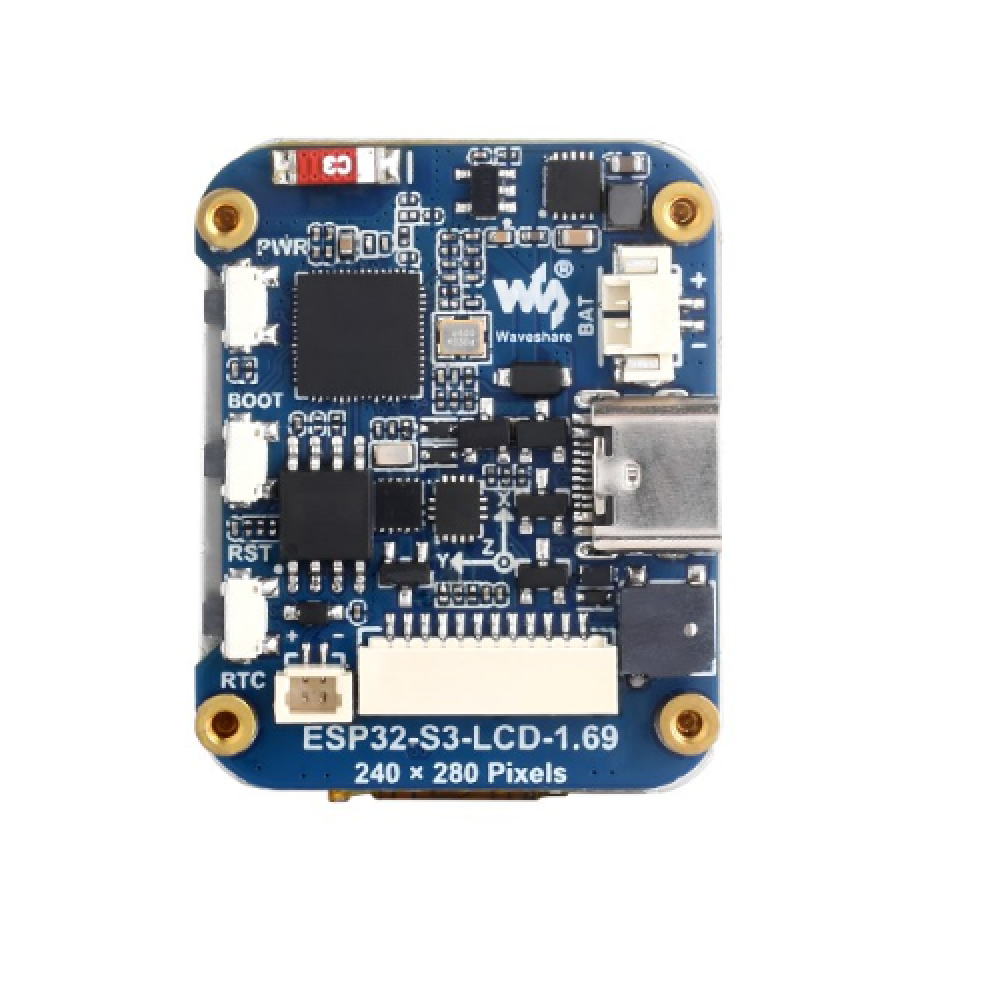

¿Qué hay a bordo?
- ESP32-S3R8
El SoC con WiFi y Bluetooth, hasta 240MHz de frecuencia de funcionamiento, con 8MB de PSRAM integrada - W25Q128JVSIQ
NOR-Flash de 16MB - PCF85063 Chip
RTC - QMI8658 IMU
de 6 ejes incluye un giroscopio de 3 ejes y un acelerómetro de 3 ejes - ETA6098 gestor de recarga de baterías de
litio de alta eficiencia - Conector
MX1.25 MX1.25 2P, para batería de litio de 3,7V, soporta carga y descarga - Conector USB Tipo-C
para programación e impresión de registros
- Periférico productor de sonido de
zumbador - Conector de batería RTC
para conectar batería RTC recargable, soporta carga y descarga - La antena integrada
soporta Wi-Fi de 2,4 GHz (802.11 b/g/n) y Bluetooth 5 (LE) - El botón
PWM permite el control de la fuente de alimentación de la batería, pulsaciones simples, dobles, múltiples pulsaciones y pulsaciones largas - Botón BOOT
- Botón de reinicio RST
- Cabecera de 12 pines
Definición de pines
Dimensiones del esquema
| Peso | 0,100 kg |
|---|---|
| Dimensiones del paquete aprox | 20 × 20 × 20 cm |
| Marca |
