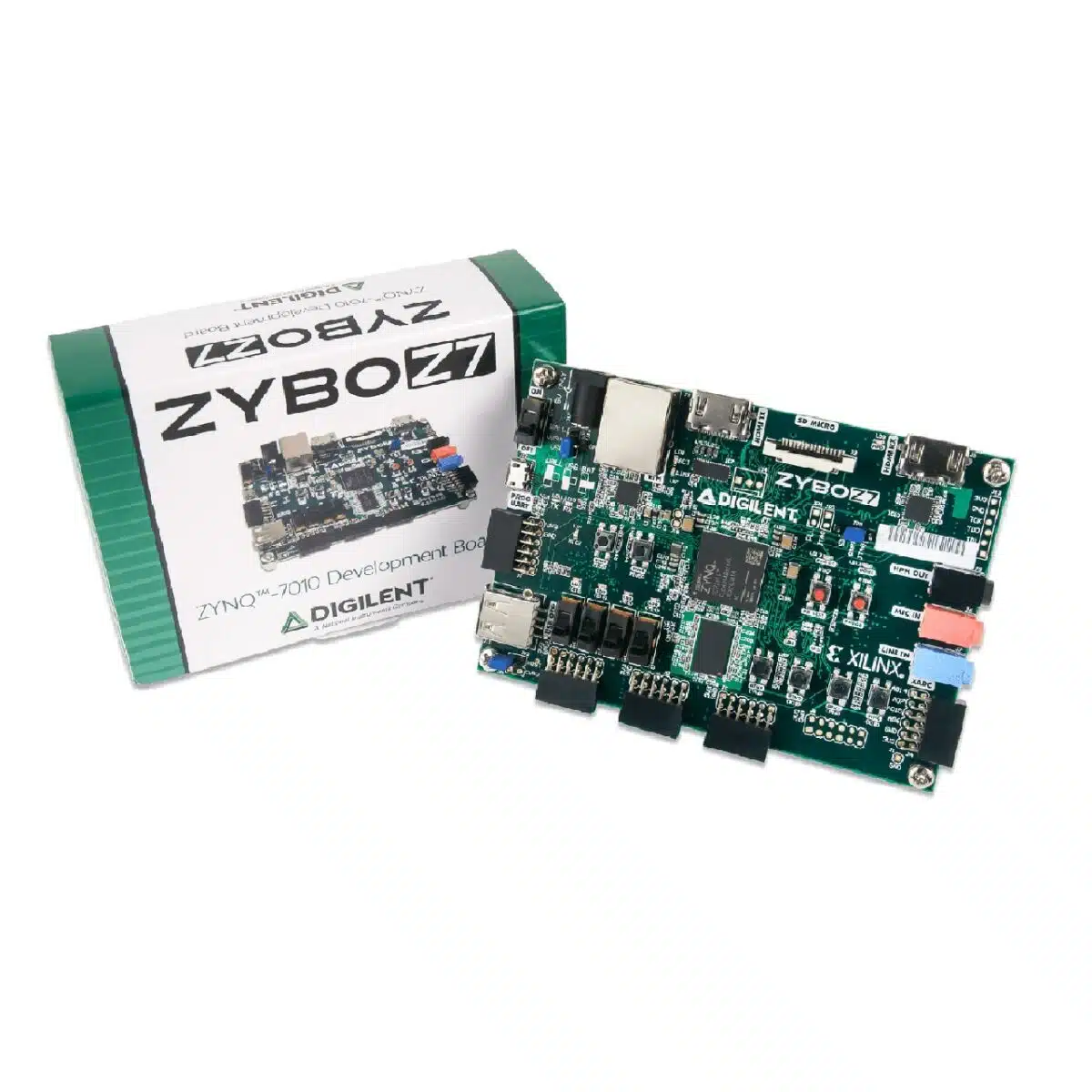

Tarjeta de Desarrollo ARM/FPGA SoC Zybo Z7: Zynq-7000

Este producto solo se puede adquirir a pedido. Por favor utiliza el formulario para enviar la solicitud

Este producto solo está disponible a pedido. Envía tu solicitud de cotización y te contactaremos a la brevedad para entregarte la información sobre precios, plazos de entrega y cantidades disponibles

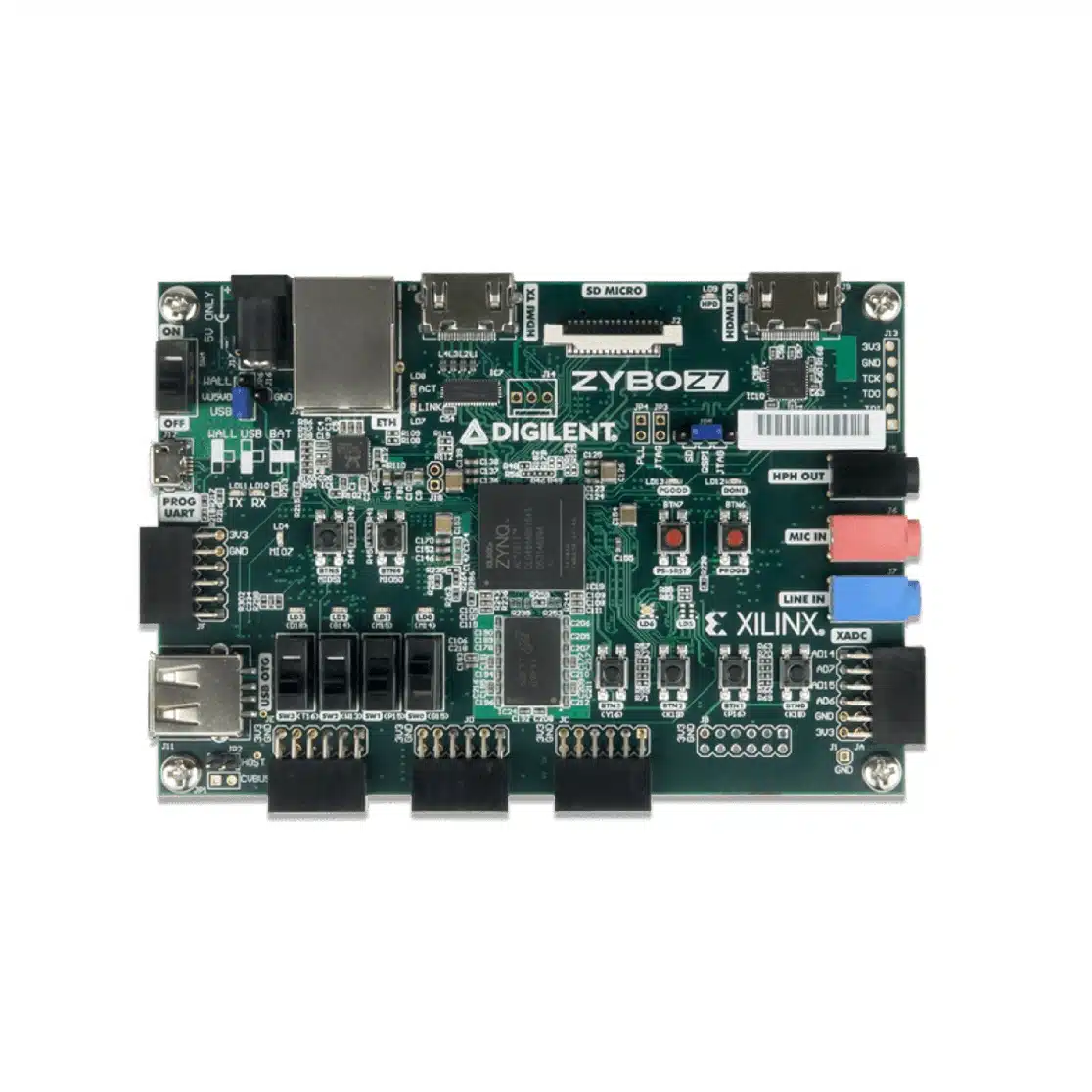

La Zybo Z7 es una placa de desarrollo de circuito digital y software integrado lista para usar construida alrededor de la familia Xilinx Zynq™-7000. El Zynq-7000 integra estrechamente un procesador ARM Cortex-A9 de doble núcleo con lógica de matriz de puerta programable de campo (FPGA) de la serie Xilinx 7.

Un amplio conjunto de periféricos multimedia y de conectividad hacen de la Zybo Z7 una formidable computadora de placa única. Un conector Pcam compatible con MIPI CSI-2, una entrada HDMI, una salida HDMI y un alto ancho de banda DDR3L convierten al Zybo Z7 en una solución asequible, pero capaz, para aplicaciones de visión integrada de gama alta. Los conectores Pmod de Zybo Z7 facilitan la conexión de hardware adicional, lo que permite el acceso al catálogo de Digilent de más de 70 placas periféricas Pmod, incluidos controladores de motor, sensores, pantallas y más.

El Zybo Z7 es compatible con Vivado Design Suite de Xilinx, incluida la versión gratuita de WebPACK. También puede interactuar con el sistema de procesamiento (PS) con la plataforma de software unificada Vitis de Xilinx y las herramientas de PetaLinux.

Caracteristicas

Procesador ZYNQ
Procesador Cortex-A9 de doble núcleo a 667 MHz
Controlador de memoria DDR3L con 8 canales DMA y 4 puertos esclavos AXI3 de alto rendimiento
Controladores de periféricos de gran ancho de banda: 1G Ethernet, USB 2.0, SDIO
Controlador periférico de bajo ancho de banda: SPI, UART, CAN, I2C
Programable desde JTAG, Quad-SPI flash y tarjeta microSD (cable Micro B USB NO incluido).
Lógica programable equivalente a Artix-7 FPGA
1 GB DDR3L con bus de 32 bits a 1066 MHz
Flash Quad-SPI de 16 MB con número aleatorio de 128 bits programado de fábrica e identificador compatible globalmente único de 48 bits EUI-48/64™
(Debido a las limitaciones de la cadena de suministro, el Spansion S25FL128S se reemplazó por el Winbond W25Q128JV a partir de la revisión D.0. Estas partes no son funcionalmente equivalentes, pero la programación flash a través de Vivado y el modo de arranque QSPI no se ven afectados)
Ranura microSD
Alimentado desde USB o cualquier fuente de alimentación externa de 5V
USB y Ethernet
Gigabit Ethernet PHY (Debido a la obsolescencia, Realtek RTL8211E ha sido reemplazado por Realtek8211F a partir de la revisión D.0. Estas partes no son funcionalmente equivalentes, pero las capacidades del puerto Ethernet no se ven afectadas)
Circuito de programación USB-JTAG
Puente USB-UART
USB 2.0 OTG PHY (solo admite host)
Puerto disipador HDMI (entrada) con CEC (Zybo Z7-20) y sin CEC (Zybo Z7-10)
Puerto de fuente HDMI (salida) con CEC
Códec de audio con auriculares estéreo, entrada de línea estéreo y conectores de micrófono
6 pulsadores
4 interruptores deslizantes
5 LED
2 LED RGB
6 puertos Pmod en Zybo Z7-20 (5 en Zybo Z7-10)
HTC: 8471500150
ECCN: 5A992.c

Marca	Digilent
