Este módulo cargador TP4056 es una solución eficiente y compacta para cargar baterías de litio de 3,7V. Compatible con entradas de 4,5V a 5V, permite la carga segura y controlada con una corriente de hasta 1A, Cuenta con doble interfaz de entrada: Tipo C y Micro USB, lo que lo hace versátil y fácil de integrar en proyectos portátiles o dispositivos.
Amplio rango de voltaje de entrada: Nuestro módulo cargador de batería de litio es compatible con una amplia gama de voltajes de entrada de 4,5 V a 5 V, lo que lo hace versátil y adaptable a una variedad de fuentes de energía diferentes.
Alta corriente de carga:La placa de carga de la batería puede cargarse a una corriente máxima de 1000 mA, lo que significa que sus baterías se cargarán de manera rápida y eficiente.
Protección contra sobredescarga:Con protección contra sobredescarga de 2,5 V/3 A, este módulo de carga de batería protege sus baterías contra daños debido a una descarga excesiva.
Tamaño compacto:El pequeño tamaño de la placa, que mide solo 28*17*4 mm, hace que esta mini placa de carga de batería sea fácil de instalar y usar en una variedad de configuraciones diferentes.
Múltiples funciones de protección:Este panel de carga de batería portátil cuenta con protección de carga y sobredescarga, evitando daños a las baterías por sobrecarga o descarga excesiva.Además, el módulo controla automáticamente la corriente de carga, proporcionando una protección óptima a sus baterías mientras se carga.
Característica:
- Voltaje de entrada: 4,5 V-5 V
- Corriente máxima de carga: 1000Ma
- Tensión de corte de carga: 4,2 V ± 1 %
- Voltaje de protección contra sobre descarga de la batería: 2,5 V/3 A
- Tamaño del tablero: 28 x 17 x 4 mm
Uso:

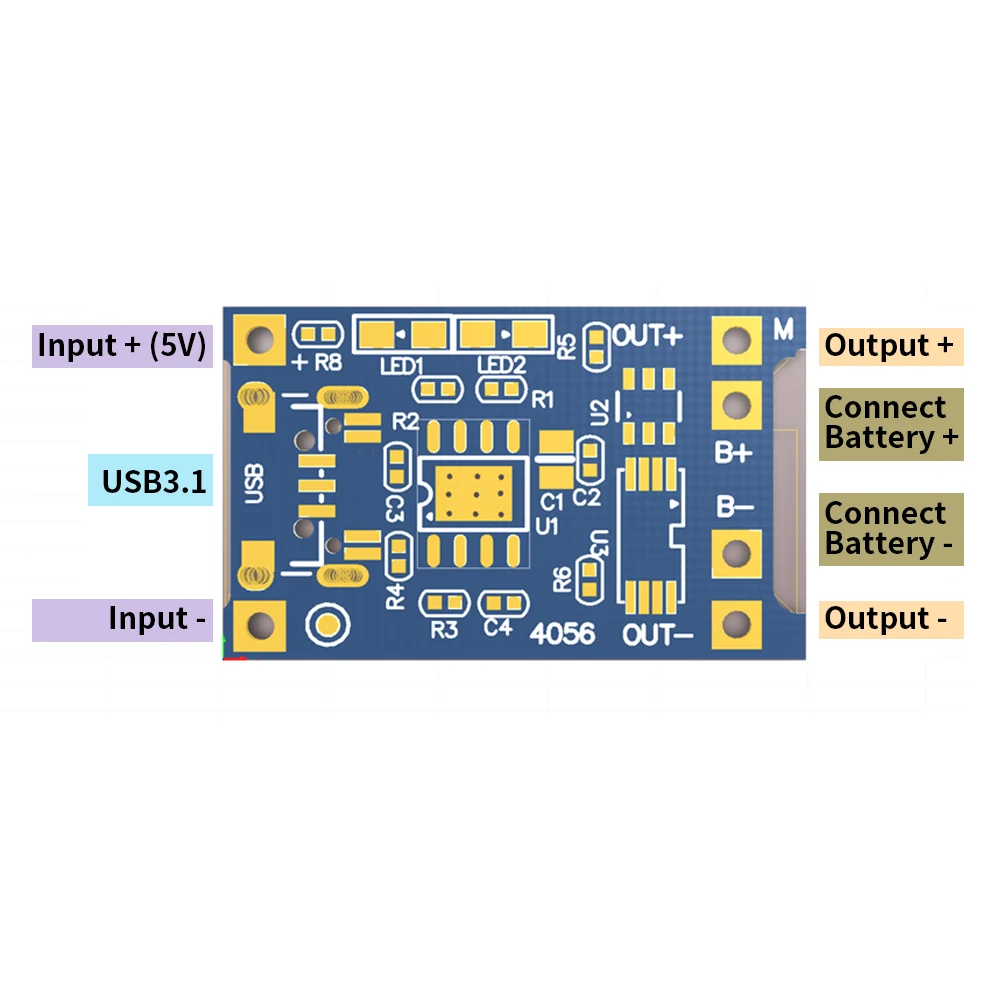

El enchufe hembra tipo c y el pad + – junto a la entrada de alimentación acceden al voltaje de entrada de 5V.b+ se conecta al terminal positivo de la batería de litio, b- se conecta al terminal negativo de la batería de litio.
out+ out- se conecta a la carga, como la placa de refuerzo. Conecte la batería a B+ B-, conecte el cargador del teléfono al USB, la luz azul está encendida, lo que indica que hay acceso a energía, la luz roja parpadea, lo que indica que se está cargando. Cuando esté completamente cargada, la luz roja dejará de parpadear y se volverá constante.
Puede conectar una carga al terminal OUT+, cuando la carga está conectada, la luz roja siempre está encendida. Cuando hay energía en la entrada, la corriente se obtiene de la salida de energía; si no hay energía conectada, la corriente se obtiene de la batería y la salida se apaga automáticamente cuando el voltaje de la batería es inferior a 2,5 V.
Recomendación:
Cuando la batería está conectada por primera vez, es posible que no haya salida de voltaje en el terminal OUT, es necesario conectar 5 V a la entrada de alimentación para cargarla un poco y activar el circuito de protección. Cuando se utiliza un cargador de teléfono móvil como fuente de alimentación, debe poder generar más de 1 A; de lo contrario, es posible que no se cargue correctamente.
