Placa de Expansión LoRaWAN SX1262 para Raspberry Pi
$39.990
Disponible online y en Tienda
Esta serie de productos son módulos LoRa que utilizan la nueva generación de chip RF SX1262, con características de larga distancia de comunicación y una fuerte capacidad anti-interferencias. Adecuado para redes de banda de frecuencia sub-GHz, y está disponible en versiones de banda LF (410~510MHz) o HF (850~930MHz). Combinado con una pasarela LoRa, puede conectarse a servidores como TTN para construir una red LoRaWAN. Además de la versión básica LoRaWAN, también ofrece función opcional de posicionamiento GNSS con soporte GPS/BD.
Características comunes:
- Conector GPIO estándar de Raspberry Pi de 40 pines, compatible con placas de la serie Raspberry Pi
- La nueva generación de la SX1262 tiene una mayor eficiencia energética y mayor distancia de transmisión que la SX1278
- Adecuado para la banda Sub-GHz, combinado con la pasarela, puede conectarse rápidamente a un servidor en la nube como TTN para construir una red LoRaWAN
La versión GNSS incluye:
- Módulo L76K integrado con soporte GPS/BD, proporciona información precisa de reloj y ubicación para el módulo node
- Soporte de celda de botón integrado, compatible con celda recargable ML1220, para preservar la información de efemérides y los arranques en caliente
- 4 indicadores LED a bordo para el estado de funcionamiento del módulo
- Incluye recursos de desarrollo online y manual (ejemplo en C)
Módulo LoRa con chip RF SX1262, adecuado para redes en banda sub-GHz

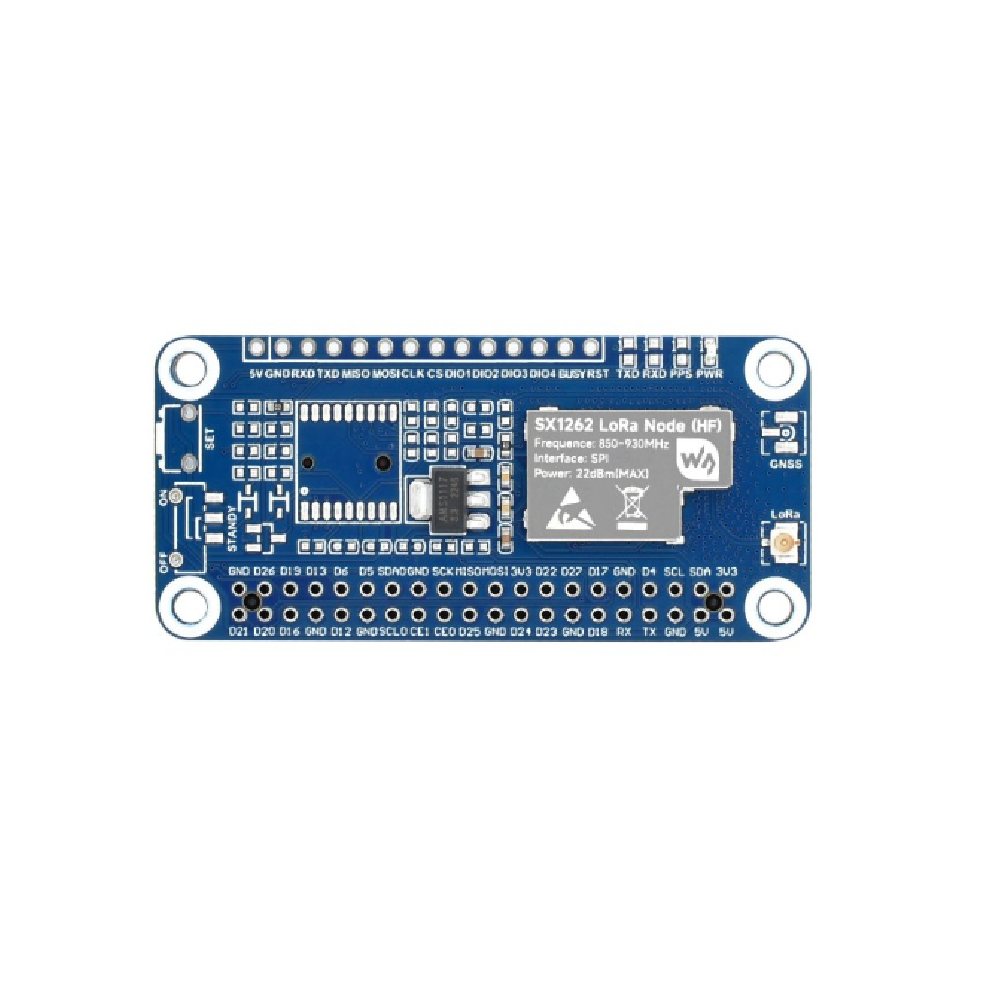

SX1262 868/915M LoRaWAN/GNSS HAT
Adecuado para banda HF, viene con antena magnética CB, antena GPS y cables adaptadores IPEX (2PCS)
Especificaciones
| Parámetros de LoRa | |
|---|---|
| RF Chip | SX1262 |
| Banda de frecuencia | LF: 410 ~ 510MHz HF: 850 ~ 930MHz |
| Modulación | LoRa / (G)FSK |
| Tasa de datos | LoRa: 0,018 ~ 62,5 Kbps (G) FSK: 0,6 ~ 300 Kbps |
| EMIT PODER | 22dBm@3,3V |
| Factor de expansión | SF7 ~ SF12 |
| Voltaje de funcionamiento | 3,3V |
| Consumo de corriente del módulo | corriente de emisión: 107mA@22dBm corriente de recepción: 5.3mA@125KHz |
| Bus de comunicación | SPI |
| Temperatura de funcionamiento | 0 ~ 50°C |
| INTERFAZ | Cabecera GPIO de 40PIN |
| Parámetros GNSS | |
| Módulo GNSS | L76K |
| Tipo GNSS | GPS/GLONASS/BDS/QZSS |
| RECEPTOR DE BANDA L1 (canales) | 32 Seguimiento ch/72 Adquisición ch |
| A-GNSS | Apoyo |
| Sensibilidad a la recepción (ADQUISICIÓN, READQUISICIÓN, SEGUIMIENTO) |
-148dBm, -160dBm, -162dBm |
| TTFF (HORA DE LA PRIMERA REPARACIÓN) arranques en frío |
30s, 5.5 autónomos , con AGNSS |
| PRECISIÓN DE POSICIÓN | 2,0 m CEP |
| Precisión de velocidad | 0,1 m/s |
| Precisión de aceleración (máx) | 0,1 m/s² |
| Tarifa UART | Rango: 4800~115200bps Valor predeterminado: 9600bps |
| Tasa de actualización de datos GNSS | Máx: 5Hz Valor predeterminado: 1Hz |
Definición de pinout
¿Qué hay a bordo?
- Módulo LoRa SX1262.
- Módulo GNSS L76K.
- Chip de alimentación 5V a 3,3V LDO.
- GPS MODO STANDY ENCENDIDO/APAGADO
APAGADO: apaga STANDY y el GPS funciona normalmente.
ENCENDIDO: enciende STANDY, el GPS deja de emitir NMEA. - Pulsa el botón SET para despertar el módulo GNSS en modo de suspensión.
- Conector IPEX 1 del módulo GNSS y conectro de antena L76K.
- Conector IPEX 1 del módulo LoRa Conector de antena LoRa.
- Indicador de estado PWR: indicador de alimentación RXD/TXD: UART RX/TX e Indicador PPS: Indicador de estado GPS.
- Conector GPIO Raspberry Pi de 40 pines para conectar con placas de la serie Raspberry Pi.
- Módulo LoRa y cabecera de pin de módulo GNSS
Ejemplos de aplicación
Control industrial, hogar inteligente y adquisición de datos.
Dimensiones del esquema
| Peso | 0,100 kg |
|---|---|
| Dimensiones del paquete aprox | 20 × 20 × 20 cm |
| Marca |
