Nextion incluye una parte de hardware (una serie de tarjetas TFT) y una parte de software (el editor de Nextion). La tarjeta Nextion TFT utiliza sólo un puerto serie para comunicarse. Permite a los usuarios evitar las molestias del cableado. Hemos notado que la mayoría de los ingenieros pasan mucho tiempo en el desarrollo de aplicaciones, pero obtienen resultados insatisfactorios. Como solución a esta situación, el editor de Nextion tiene componentes de masa como botón, texto, barra de progreso, control deslizante, panel de instrumentos etc. para enriquecer el diseño de la interfaz. Y la función de arrastrar y soltar asegura que los usuarios pasan menos tiempo en la programación, lo que reducirá el 99% de sus cargas de trabajo de desarrollo. Con la ayuda de este editor WYSIWYG, el diseño de una GUI es un pedazo de pastel. Es fácil adaptar el HMI de la familia Nextion a los proyectos existentes, ya que los usuarios sólo necesitan proporcionarle un UART.
Nota: hay un pequeño tablero de prueba de la fuente de alimentación y un alambre para que usted pruebe si la fuente de electricidad es bastante o no. Vea a continuación la imagen sobre cómo usarlo.
Echa un vistazo a las características sorprendentes de este producto a continuación.
Características
- Compatible con Raspberry Pi y Arduino
- Memoría de almacenamiento: 16MB
- Comunicación: UART
- Compatible con RTC incorporado
- Soporta GPIO
- Interfaz de la tarjeta del SD: máximo 32GB de la ayuda tarjeta micro de TF / SD (formato de archivo FAT32)
- EEPROM: 1024 bytes
- RAM: 3584 bytes
- Buffer de instrucción: 1024 bytes
- Color: 65K (65536) colores
- Resolución: 320 × 240 píxeles
- Brillo ajustable: 0 ~ 180 nit – el intervalo de ajuste es 1%
Especificaciones
- Área visual: 48.96mm (L) × 36.72mm (W)
- Tamaño del diseño: 74,4 (L) x 42,72 (W) × 5,8 (H)
- Tipo de Táctil: Resistivo
- Luz de fondo: LED
- Vida útil de la retroiluminación (media):> 30.000 horas
- Peso Neto: 25,8 g
- Fuente de alimentación recomendada: 5V 500mA DC
El paquete incluye

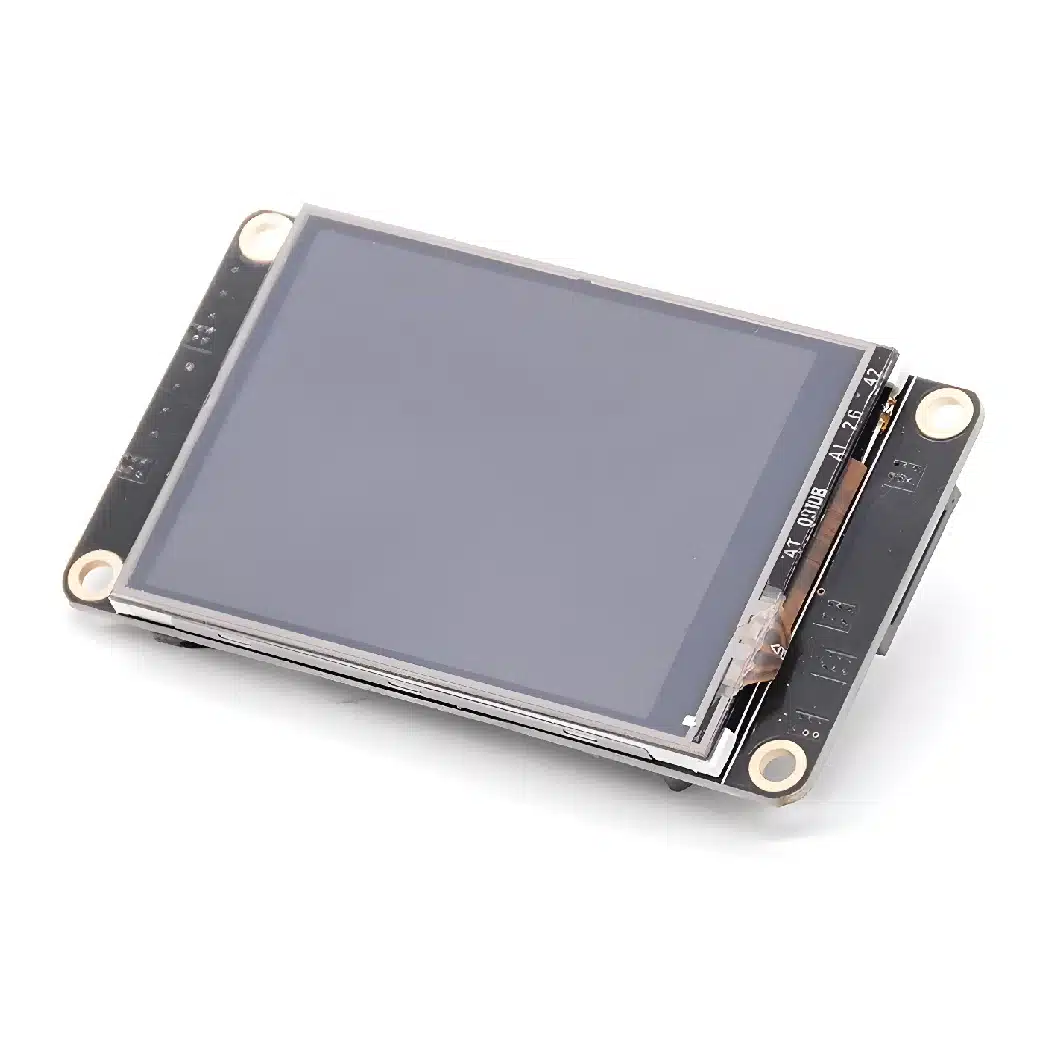

- 1 × Pantalla HMI Avanzada Nextion de 2.4 “
- 1 × placa de prueba de la fuente de alimentación
- 1 × cable de 4 patillas
