El Osciloscopio Digital y Probador de Transistores DSO-TC2 integra en un diseño compacto un osciloscopio digital, probador de componentes electrónicos, generador de señal PWM y otras funciones en una, todo con una pantalla TFT a color de 2.4 pulgadas con luz led trasera.
En el modo Mos Test puede probar diferentes tipos de transistores, determinar el tipo de dispositivo, la polaridad de los pines, el hFE, la tensión de conmutación y la capacitancia de conexión. También se pueden comprobar los componentes de capacitancia, resistencia, inductancia, etc. El Osciloscopio Digital y Probador de Transistores DSO-TC2 es el dispositivo ideal para el emparejamiento rápido de transistores, la identificación de componentes de superficie mixta y el ensayo previo de componentes pequeños. En el modo de osciloscopio, el instrumento se utiliza para comprobar la forma de onda de un circuito.
Características:
- Pantalla TFT en color de 2,4″ con retroiluminación LED
- Alimentación Batería de litio de 1500 mAh
- Cable Cargador USB Type-C (+5 V)
- Dimensiones 79 mm × 31 mm × 103 mm
- Peso del Osciloscopio: 300gr
- Modo Osciloscopio:
- Velocidad de muestreo en tiempo real 2,5 MSa/s
- Ancho de banda analógica 0 ~ 200 kHz
- Resistencia de entrada 1 MOhm
- Modo de entrada AC/DC
- Rango de tensión de prueba varilla de medición 1:1: 80 Vpp (±40 V)
- varilla de medición 10:1: 800 Vpp (±400 V)
- Sensibilidad vertical 10 mV/Div ~ 10 V/Div (con paso 1-2-5)
- Desplazamiento vertical ajustable, con indicación
- Rango horizontal 10 µs/Div~ 500 s/Div(en 1-2-5 pasos)
- Modos de lanzamiento automático, convencional y simple
- Tipos de lanzamiento en un frente ascendente, en un frente descendente
- Nivel de lanzamiento ajustable, con indicación
- Congelación de la señal está disponible (función HOLD)
- Mediciones automáticas máximo, mínimo, valor medio, valor RMS, pico a pico, frecuencia, periodo, factor de llenado
- Salida PWM frecuencia: 0 ~ 80 kHz, factor de llenado: 0 ~ 100%, amplitud: 5,0 V

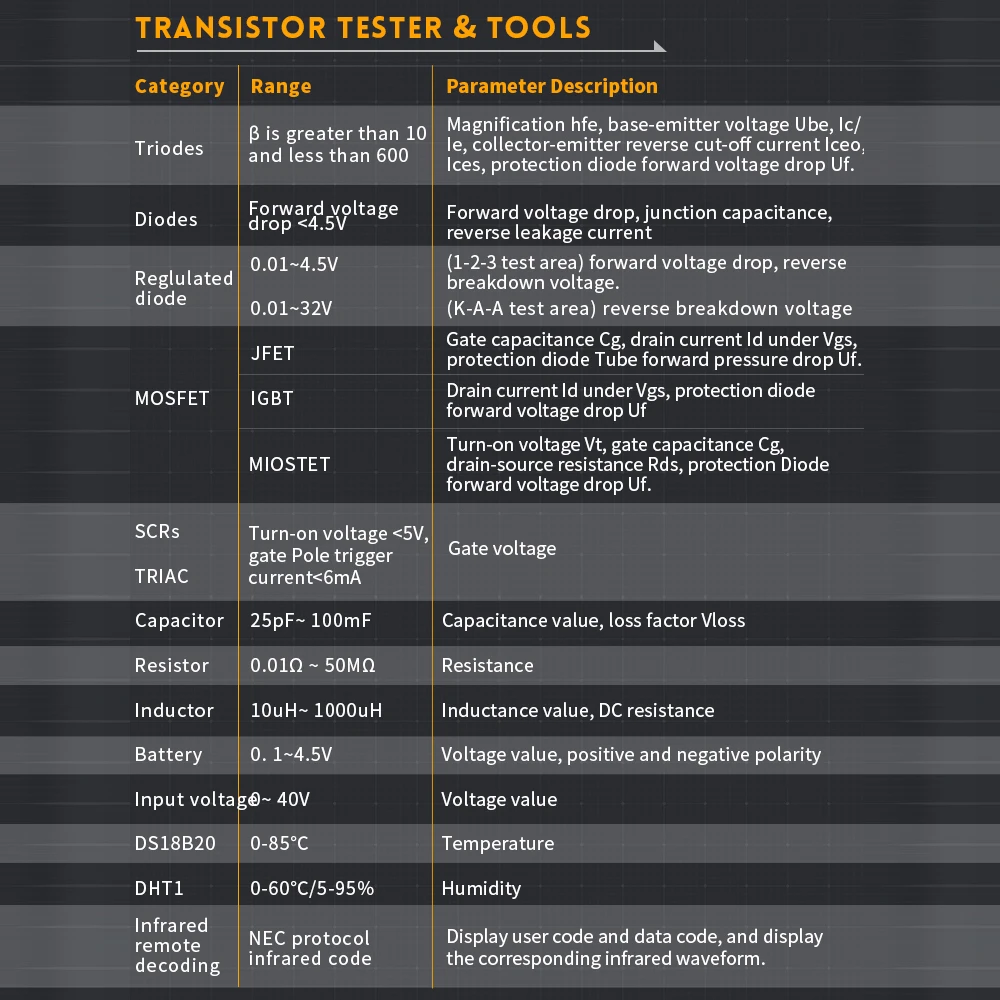

- Modo Tester:
Categoría | Rango | Características |
---|---|---|
Triodo | + | hfe aumento, tensión base-emisor Ube, Ic/Ie, corriente inversa de corte colector-emisor Iceo, Ices, caída de tensión directa a través del diodo de protección Uf |
Diodo | caída de tensión directa <5 V | caída de tensión directa, capacidad de unión, corriente de fuga inversa |
Estabilitrón | 0,01 V ~ 4,5 V | (zona de prueba 1-2-3) caída de tensión directa, tensión de ruptura inversa |
0,01 V ~ 24 V | (zona de prueba K-A-A) tensión de ruptura inversa | |
Transistor de campo | JFET | Capacitancia de puerta Cg, corriente de drenaje Id a Vgs, caída de tensión de avance del diodo de protección Uf |
IGBT | corriente de drenaje Id a Vgs, caída de tensión directa a través del diodo de protección Uf | |
MOSFET | tensión de encendido Vt, capacitancia de puerta Cg, resistencia drenaje-fuente Rds, caída de tensión directa a través del diodo de protección Uf | |
SCRS | tensión de conexión <5 V, corriente de funcionamiento de la puerta <6 mA | tensión de la puerta |
Triacetor | ||
Capacidad | 25 pF ~ 100 mF | capacidad, factor de pérdida Vloss |
Resistencia | 0,01 Ohm ~ 50 MOhm | resistencia |
Inductancia | 10 µH ~ 1000 µH | inductancia, resistencia DC |
Baterías | 0,1 V ~ 4,5 V | Tensión, polaridad positiva y negativa |
Tensión de entrada | 0 ~ 16 V | tensión |
Temperatura (sensor DS18B20)/td> | + | temperatura |
Humedad (sensor DHT1)/td> | + | humedad |
Salida PWM | 1,5 kHz ~ 9,99 MHz | * |
Descodificación de señales de control remoto por infrarrojos | Protocolo NEC de control remoto | visualización del código de usuario y del código de datos y visualización de la forma de onda infrarroja correspondiente |
Notas:
- En la pestaña DESCARGAS encontrara el manual (idioma ingles) de este producto
- DSO-TC2 tiene varios modos de funcionamiento, como osciloscopio y probador de componentes. Cada vez que encienda el DSO-TC2 entrará en la interfaz de selección de modo. Presione las teclas de dirección (Arriba y Abajo) para seleccionar, seleccione el modo “MOS TEST”, presione el botón OK para ingresar al modo de prueba de componentes, para el modo Osciloscopio Digital seleccione “Oscilloscope” y presione la tecla OK.
